原装台湾鹰牌强力型快速分度盘CS-8强力分度头_分度盘/分度头_刀具附件_产品

价格:￥4500.00/件
品牌:群宝
中心高:142.5
中心套孔直径:0（mm）
起订:1件
供应:100件

中心高	142.5
中心套孔直径	0（mm）
工作台面直径	200（mm）
主轴连接尺寸	0（mm）
T型槽宽度	0（mm）
定位键宽度	0（mm）
分度精度	0.01（s）
重复精度	0.01（s）
适用机床	皆可
是否库存	是
是否批发	是
品牌	VERTEX 台湾鹰牌
型号	CS-8

ORDER NO.	Number	Outer diameter	Inner jaw	Outer jaw	INNER DIA.	A	B	C	h	Gross Weight	Meas.CFT	CODE NO.	Inquriy

CS-6	2.3.4.6.8.12.24	167	4~42	10~156	44	250	235	221	123	(W)44.6	1.2	1001-060	Inquriy

CS-8	2.3.4.6.8.12.24	210	4~62	10~180	63	310	285	243	155	(W)71.4	3.1	1001-061	Inquriy

VERTEX Super indexing Spacer,CS-6,8 VERTEX台灣鷹牌分度頭

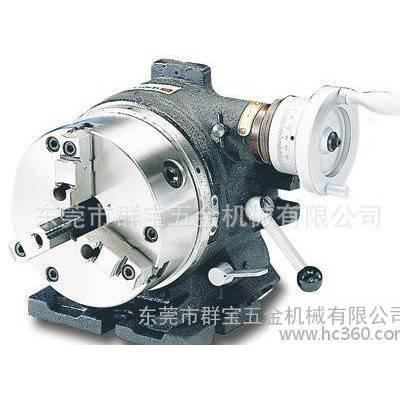

PHOTO 1. SHOWS CS-8 with VSK-8 3-JAW

PHOTO 2. SHOWS MASKING PLATE&FACE PLATE

FEATURES

1.This index combines the advantages of the Super Index with those of a worm-geared index.

When mounted on a milling, boring or other machine tool it can carry out single-purpose indexing and indirect indexing using the worm-drive mechanism.

2.Disengaging the worm drive the 24-notch master plate permits 2,3,4,6,8,12 and 24 dividing in the same manner as the Simple Index.

3.When the chuck is removed, the unit can be used as a horizontal and vertical type rotary table. The operating handle to rotary table worm gear reduction ration is 1:90.

The operating handle collar is graduated in in one minute, and readings down to ten seconds can be set on the vernier.
