中心套孔直径:2#（mm）
起订:1件
供应:100件
立即购买
| 中心高 | 0 |
|---|---|
| 中心套孔直径 | 2#（mm） |
| 工作台面直径 | 160（mm） |
| 主轴连接尺寸 | 2#（mm） |
| T型槽宽度 | 10（mm） |
| 定位键宽度 | 12（mm） |
| 分度精度 | 0.15（s） |
| 重复精度 | 1（s） |
| 适用机床 | 铣床 |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 品牌 | 京雕 |
| 型号 | TSK160 |
功能简介 1.TSK系列可倾回转工作台是铣床、镗床、钻床的主要附件之一，主要用于加工斜孔或通过一次装夹定位加工除支撑面以外要求 从工件中的各方位进行加工的工件。另外，工作台可以垂直位置与尾座配合使用，对工件进行圆周分度钻削和铣削。 2.工作台可从水乎位置到垂直位置间〔0°-90°〕任意调整并锁紧。 3.每个规格的转台分别提供连接不同卡盘的法兰盘，作为特殊订货’并将法兰盘独立包装。另外，为持殊订货所提供的分度盘附件可实现由2至66间所有整数和由67到132间能被2，3和5整除的所有整数的分度。 | |||||
型号 项目 | TSK-160 | TSK-200 | TSK-250 | TSK-320 | TSK-400 |
工作台直径 | Φ160 | Φ200 | Φ250 | Φ320 | Φ400 |
台面中心孔锥度（莫氏） | 2# | 3# | 4 # | ||
台面定位孔直径 | Φ25x6 | Φ30x6 | Φ40x10 | ||
台面T型槽宽度 | 10 | 12 | 14 | ||
蜗轮副模数 | 1.5 | 1.75 | 2 | 2.5 | 3.5 |
定位槽宽度 | 12 | 14 | 18 | ||
台面T型槽相邻角度 | 90° | 60° | |||
蜗轮副传动比 | 1：90 | ||||
工作台圆周度 | 360° | ||||
工作台可倾斜角度 | 0°-90° | ||||
轮台手柄刻度值 | 1′ | ||||
游标**小示值 | 10" | ||||
可倾游标**小示值 | 2′ | ||||
分度精度 | 80" | 60" | |||
**大承载（卧式） | 100 | 150 | 200 | 250 | 300 |
**大承载（立式） | 50 | 75 | 100 | 125 | 150 |
净重 | 36 | 57 | 80 | 135 | 280 |
毛重 | 44 | 67 | 93 | 150 | 305 |
箱体尺寸 | 425*380*300 | 492*423*306 | 550*430*430 | 630*490*395 | 830*600*460 |

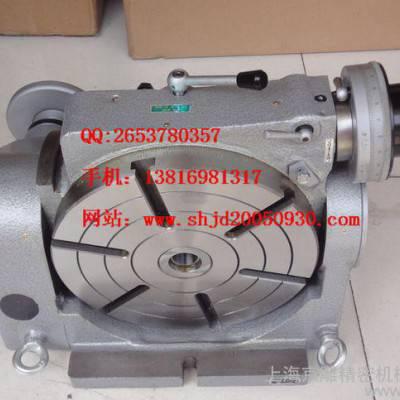

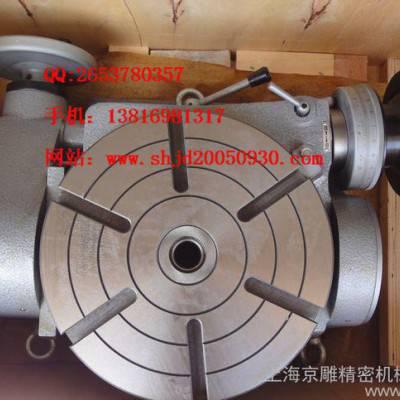

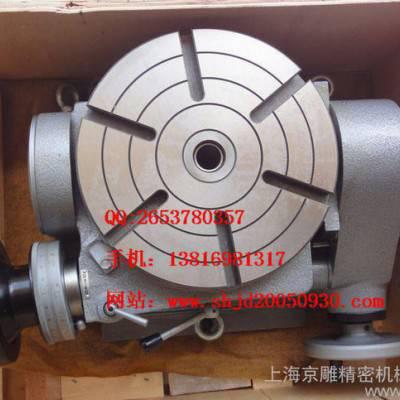

TSK160 TSK200万能倾斜分度盘实物为4个槽的，其他的一样，请放心购买，谢谢！
