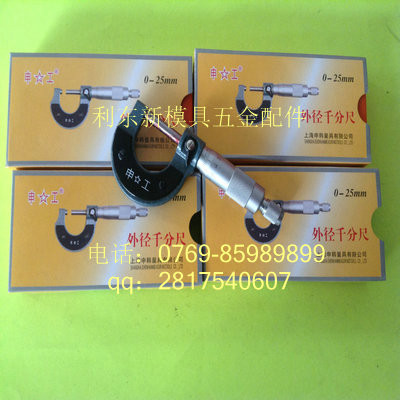

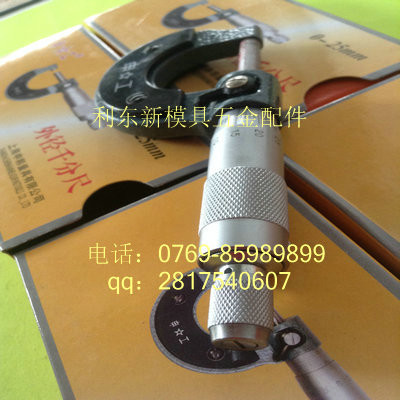

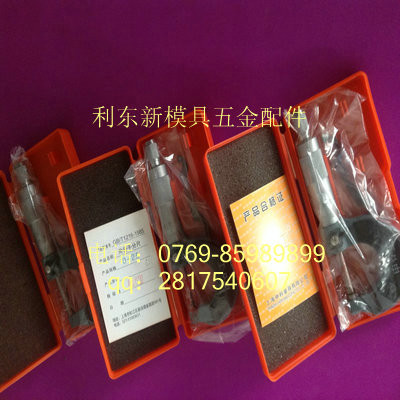

供应申工牌外径千分尺1图1供应申工牌外径千分尺1图2供应申工牌外径千分尺1图3

供应申工牌外径千分尺1

2021-06-03 15:279130已售
价格:¥70.00/把
品牌:申工
型号:齐全
起订:1把
供应:10000把
发货:1天内
立即购买
品牌 申工
型号 齐全

品牌:申工

型号:齐全

类型:外径千分尺

测量范围:0-25(mm)

分辨率:0.01(μm)

适用范围:外径测量

加工定制:是





外径千分尺常简称为千分尺,它是比游标卡尺更精密的长度测量仪器,常见的一种如图所示,它的量程是0-25毫米,分度值是0.01毫米。

测量原理

根据螺旋运动原理,当微分筒(又称可动刻度筒)旋转一周时,测微螺杆前进或后退一个螺距──0.5毫米。这样,当微分筒旋转一个分度后,它转过了1/50周,这时螺杆沿轴线移动了1/50×0.5毫米=0.01毫米,因此,使用千分尺可以准确读出0.01毫米的数值。

读数方法

以微分套筒的基准线为基准读取左边固定套筒刻度值,再以固定套筒基准线读取微分套筒刻度线上与基准线对齐的刻度,即为微分套筒刻度值,将固定套筒刻度值与微分套筒刻度值相加,即为测量值。

5行业应用

一般的外径千分尺会结合数据采集仪一起使用,利用数据采集仪可直接连接外径千分尺进行自动数据采集无需操作人员手工记录数据,节约人力成本;很多外径千分尺都是连接在数据采集仪上进行数据自动采集与数据分析。
