品牌:savant
可夹持直径:1-16MM
材质:高速钢
供应:10个
发货:1天内
| 可夹持直径 | 1-16MM |
|---|---|
| 材质 | 高速钢 |
| 规格 | 侧固20 |
| 结构类型 | 机夹式 |
| 精度 | 1 |
| 类型 | 钻削刀具 |
| 适用范围 | 数控机床 |
| 种类 | 刀柄 |
| 转速 | 5000 |
| 是否标准件 | 标准件 |
| 标准编号 | 20.420.00 |
| 样品或现货 | 现货 |
| 是否进口 | 否 |
| 适用机床 | 组合机床 |
| 是否库存 | 库存 |
| 是否批发 | 批发 |
| 是否涂层 | 涂层 |
| 品牌 | 赛万特 |
| 型号 | SV |
| 加工定制 | 否 |
上海 赛万特 外冷转内冷油路刀柄 油路BT刀柄
BT-OMS侧固型
| 型号 | d | L | D | D1 | H | l1 | l2 | B | 重量 |
| SK40-OMS-20110 | 20 | 110 | 83 | 50 | 50 | 20 | - | M12 | 2.93 |
| SK40-OMS-25125 | 25 | 125 | 60 | 20 | 3.12 | ||||
| SK40-OMS-32130 | 32 | 130 | 88 | 65 | 70 | M14 | 3.81 | ||
| SK50-OMS-20105 | 20 | 105 | 83 | 50 | 50 | - | M12 | 4.85 | |
| SK50-OMS-25120 | 25 | 120 | 60 | 20 | 5.23 | ||||
| SK50-OMS-32125 | 32 | 125 | 98 | 65 | 70 | M14 | 5.60 | ||
| SK50-OMS-40135 | 40 | 135 | 123 | 80 | 25 | M16*1.5 | 5.98 | ||
| SK50-OMS-50165 | 50 | 165 | 90 | 90 | 35 | M20 | 6.50 |
| 型号 | d | L | D | D1 | H | l1 | l2 | B | 重量 |
| SK40-OMS-20110 | 20 | 110 | 83 | 50 | 50 | 20 | - | M12 | 2.93 |
| SK40-OMS-25125 | 25 | 125 | 60 | 20 | 3.12 | ||||
| SK40-OMS-32130 | 32 | 130 | 88 | 65 | 70 | M14 | 3.81 | ||
| SK50-OMS-20105 | 20 | 105 | 83 | 50 | 50 | - | M12 | 4.85 | |
| SK50-OMS-25120 | 25 | 120 | 60 | 20 | 5.23 | ||||
| SK50-OMS-32125 | 32 | 125 | 98 | 65 | 70 | M14 | 5.60 | ||
| SK50-OMS-40135 | 40 | 135 | 123 | 80 | 25 | M16*1.5 | 5.98 | ||
| SK50-OMS-50165 | 50 | 165 | 90 | 90 | 35 | M20 | 6.50 |

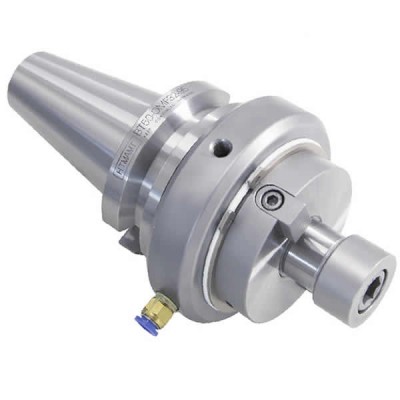

BT-OMF面铣刀油路刀柄（外冷转内冷）
型号 L L1 D D1 d K1 K2 重量 BT40-OMF22-85 85 19 83 49 22 4.8 10 3.10 BT40-OMF27-85 20 27 5.8 12 3.30 BT40-OMF32-95 95 22 88 90 32 6.8 14 6.00 BT40-OMF40-95 25 40 8.3 16 6.50 BT50-OMF22-95 19 83 49 22 4.8 10 7.30 BT50-OMF22-160 160 7.70 BT50-OMF27-95 95 20 27 5.8 12 7.65 BT50-OMF27-160 160 8.10 BT50-OMF32-95 95 22 98 90 32 6.8 14 8.07 BT50-OMF40-95 25 40 8.3 16 8.31 BT50-OMF60-125 125 123 138 60 12.5 25.4 11.69

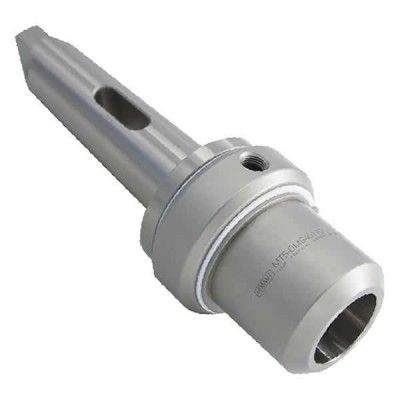

MT-OMS侧固型
型号 d D D1 L1 I1 I2 H B 重量 MT4-OMS-20080 20 83 50 80 20 - 60 M12 2.56 MT4-OMS-25095 25 95 20 75 2.62 MT4-OMS-32100 32 88 65 100 78 M14 3.38 MT5-OMS-20080 20 83 50 80 - 60 M12 3.40 MT5-OMS-25095 25 95 20 75 3.50 MT5-OMS-32100 32 88 65 100 78 M14 4.01 MT5-OMS-40110 40 110 25 82 M16*1.5 4.11 MT6-OMS-20085 20 83 50 85 - 60 M12 6.13 MT6-OMS-25100 25 100 20 75 6.22 MT6-OMS-32105 32 88 65 105 78 M14 6.85 MT6-OMS-40120 40 120 25 82 M16*1.5 6.95
| 型号 | L | D | d | 重量 |
| OMS25-20 | 58 | φ25 | φ20 | 0.21 |
| OMS32-20 | 60 | φ32 | 0.28 | |
| OMS32-25 | 71 | φ25 | 0.23 | |
| OMS40-20 | 66 | φ40 | φ20 | 0.50 |
| OMS40-25 | 71 | φ25 | 0.45 | |
| OMS40-32 | φ32 | 0.24 |
连接杆
每套刀柄配备OM-120-1和OM-180-2各一支
油路刀柄（外冷转内冷刀柄），适用于内冷却刀具的使用，可快速实现机床外冷转内冷功能。
高压内冷可排除铁屑。
