品牌:久科
动力形式:气动
电流形式:交流电
起订:1件
供应:300件
| 动力形式 | 气动 |
|---|---|
| 电流形式 | 交流电 |
| 驱动形式 | 自动 |
| 产品别名 | 缝焊机 |
| 作用对象 | 金属 |
| 作用原理 | 脉冲 |
| 材质 | 钢材 |
| 产地 | 山东 |
| 额定功率 | 8000 |
| 类型 | 钢筋笼滚焊机 |
| 新旧程度 | 全新 |
| 是否可定制 | 是 |
| 设备型号 | JKGH-2200 |
| 品牌 | 久科 |
| 外形尺寸（长x宽x高） | 可定制 |
| 是否原厂 | 是 |
数控钢筋笼滚焊机操作步骤
*1步.主筋上料
l 预先将主筋下料、对焊或套筒连接成图纸所需长度，然后吊放于主筋储料架上，以备用
l 主筋储料架，适合储存2M——12米的钢筋；整体采用Ｈ型钢焊接组装而成；并采用分断式结构，间隔2米/个；便于拆装和运输
第2步.盘筋上料
l 将盘筋吊于放线架上**大载重2T，高1.7M；立柱内径可定制成伸缩型
第3步.主筋穿丝并夹紧
l 工人将主筋抖落分布于分料盘的圆周上；同时，穿入固定盘和移动盘环形模板的导管内；并在移动盘的导管内用螺栓夹紧

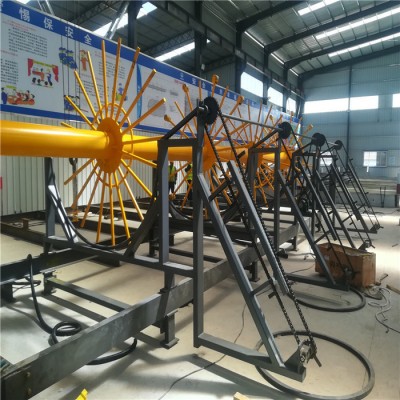

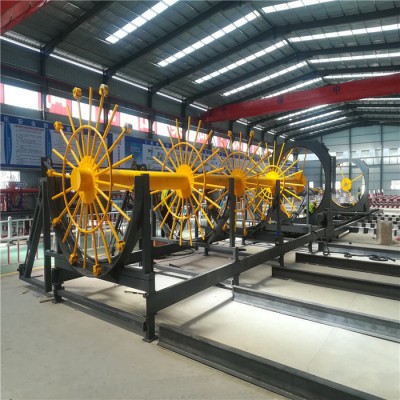

l 分料盘系统由6个分料盘组成，与固定盘相连，并可跟随同步旋转运动；端部的辊轮，可减少旋转阻力
l 夹紧时，注意每根主筋的错位长度，通常是1M左右
第4步.盘筋穿丝并缠绕固定
l 将盘筋穿过矫直机构至与主筋交叉焊接固定
第5步.焊接成型
l 起始焊接：在钢筋笼的头部，固定盘和移动盘同步旋转运动，将盘筋并排连续绕几圈；然后与主筋焊接牢固
l 正式焊接：固定盘和移动盘同步旋转运动，移动盘同时向前移动，这样
盘筋自动缠绕在主筋上，同时进行焊接，从而形成钢筋笼产品
l 终止焊接：在钢筋笼的尾部，两盘继续旋转，暂停焊接，将盘筋并排绕
几圈；然后将盘筋端头焊接在主筋上固定，完成焊接
l 国内一般采用CO2 保护焊机，焊渣少，焊接质量好；也可选用自动焊接机械手（价格另计）**大焊接速度为40-60点/分钟
l 第6步.钢筋笼与旋转盘分离
l 切断绕筋；移动盘前移，钢筋笼与固定盘分离；松开主筋与移动盘模板导管的螺栓；
l 移动盘前移，钢筋笼与移动盘分离
配套电动扳手，轻便快捷，提高工效
第7步.卸笼、降下液压支撑
l 卸笼，行吊或人推滚下
l 在整个焊接过程中，为防止钢筋笼因自重而变形，需配置3个液压支撑装置
l 专门设计的液压站，采用国内通用的液压元件，持久耐用、具有高互换性
第8步.移动盘复位、准备下一个循环
l 卸笼后，将移动盘复位，准备生产下一个笼子
电控系统采用进口PLC 和触摸屏，均为世界品牌，进一步保证了设备性能稳定可靠和持久耐用
l 调整焊接速度、任意改变绕筋间距和绕筋根数等操作，只需在触摸屏上进行设定，无需停机调整机械，操作简单易学
l 具有数据存储功能；可进行用户权限设置，密码进入，专人操作
l 本机控制系统，在国内已有5年多的实践应用，成熟稳定；也是公司比对其他同业的主要优势之一
第9步.加内箍筋
l 内加强筋弯弧机,专门配套，稳定耐用
l 预先内箍筋弯曲成型；钢筋直径16-28mm，箍筋直径300-2500mm
l 待钢筋笼卸下后，由人工将内箍筋点焊在钢筋笼内部，起到加强支撑、防变形作用
*10步.成品
l 机械制作的钢筋笼成品，外观标准统一，间距均匀，缠绕紧密，同心度高，极易通过业主和监理的检查
