品牌:旺磐
售后服务:整机保修一年
产品类型:全新
定位精度:0.008/300mm
起订:1台
供应:2台
立即购买
| 售后服务 | 整机保修一年 |
|---|---|
| 产品类型 | 全新 |
| 刀具数量 | 10 |
| 定位精度 | 0.008/300mm |
| 动力类型 | 电动 |
| 类型 | 立式加工中心 |
| 重量 | 4000（kg） |
| 主电机功率 | 7.5（kw） |
| 主轴转速范围 | 300-24000（rpm） |
| 界面语言 | 中文 |
| 是否库存 | 是 |
| 作用对象 | 五金 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 三轴行程(X*Y*Z) | 100*700*250mm |
| T型槽尺寸(宽*数量) | 1 |
| 品牌 | 旺磐 |
| 型号 | HBC-U150 |

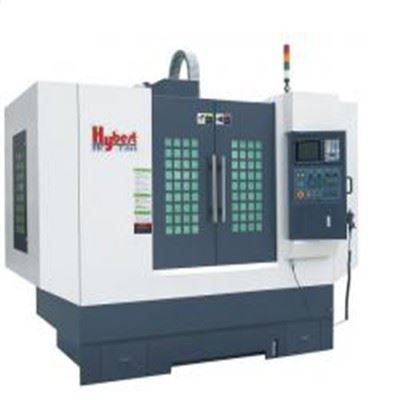

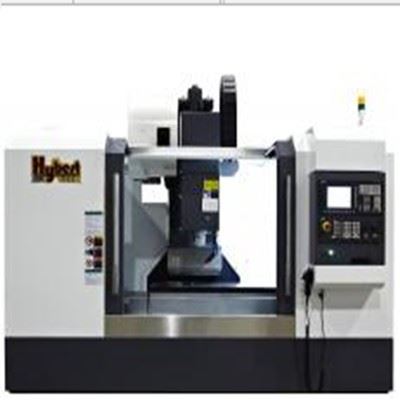

加工中心展示
加工中心名称
旺磐加工中心五轴联动机
加工中心型号
HBC-U150
加工中心特色-新设计
@加工空间具有最佳的畅通性和更高的可视性
@该五轴加工中心具有加工中心的性能好结构，同时具有高速稳定的龙门结构，也实现了最高动能性能
加工中心优势
1.工件可通过一次装夹，可同时完成工件五个面的加工
2.机床采用超高钢性龙门式立柱，各行程采用全支撑式设计，确保机床加工钢性
3.机床具有丝杆内冷却功能，主轴座内置高敏感度高速配置系统，机床内部具有热变味监测卡，可监控各轴的进度变化量，对系统惊醒在线补偿
4.以最高的精度高效加工各种类型零件
5.GGG-60铸铁床身，更高的机械刚性和吸震性能，延长机床使用寿命
6.热平衡设计，变型量小，温度补偿更好，精度更高
加工中心参数
项目 单位 HFC-U150 X轴 左右有效行程 mm +100/-100(以主轴中心为原点) Y轴 前后有效行程 mm +700/-210(以摇摆轴中心为原点) Z轴 上下有效行程 mm 25 A/B轴 旋转角度 度 +30/-120(B轴) C轴 旋转角度 度 360 工作台面至主轴店面的距离 mm 20-270 最大工件范围 mm Ø150*100 最大转载量(水平/垂直) kg 35/20 装夹面 mm Ø120 工作台面形状 圆形 X轴最高移动速度 m/min 15 Y轴最高移动速度 m/min 15 Z轴最高移动速度 m/min 15 工件最大切削速度 m/min 1-6 加工精度 mm Ø120/0.01 定位精度 mm 0.008/300 重复定位精度 mm 0.005 表面粗糙 um Ra≤Q1.6 主轴转速范围 R.P.M 300-24000 主轴功率 KW 7.5 刀柄形式 BT30 刀具最大直径 mm Ø12 刀具最大长度 mm 80L 刀库数量 把 10(伞型刀库) X轴滚珠螺杆 螺杆直径 导程 Ø32*5P Y轴滚珠螺杆 螺杆直径 导程 Ø32*5P Z轴滚珠螺杆 螺杆直径 导程 Ø32*5P X轴直线导轨 线轨宽度 HG30 Y轴直线导轨 线轨宽度 HG30 Z轴直线导轨 线轨宽度 HG30 控制系统 SIEMENS840D/HEIDENHAIN iTNC530 气压要求 kg/cm2 5-7 机械重量 kg 4000 *由于不断研发改进，以上数据均已实际参数为准*
加工中心保修
保修说明：凡在我司购买产品的，均享有一年的保修期(自购机之日起计算)
- a.在保修期内，因产品本身质量引起的故障，请顾客持保修卡正本或购机发票传真至我司的维修中心享受保修服务
- b.不接收由于自行改装或加装其他功能后出现故障的机器
- c.维修时须由维修中心的负责人核对机器编号和主轴编号
- d.保修卡不得涂改，否则以作废处理
- 请妥善保管保修卡，遗失不补
以下情况恕不免费维修
- a.无保修卡及有效发票
- b.由于坠落、挤压、进水，受潮及人为造成的损坏
- c.由于水灾、火灾、雷击等自然灾害造成的损坏
- d.不按照产品说明书的维护说明引起的产品故障
- e.由非我司授权的维修中心维修过的机器
- f.消耗品不在保修范围内
- g.产品上表明的型号、编号已经更改删除、移动或不可辨认
- h.以上所列，若有变更，以本公司新制定的有关规定为准
