品牌:广纳
售后服务:整机保修五年
产品类型:全新
类型:数控钻床
起订:1部
供应:60部
| 售后服务 | 整机保修五年 |
|---|---|
| 产品类型 | 全新 |
| 控制形式 | 数控 |
| 类型 | 数控钻床 |
| 适用范围 | 通用 |
| 外形尺寸 | 2335x1500x2600 |
| 主电机功率 | 3 |
| 主轴转速范围 | 31.5-1400 |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 钻孔直径范围 | 40 |
| 轴数量 | 单轴 |
| 主轴孔锥度 | Morse 4 |
| 品牌 | 广纳 |

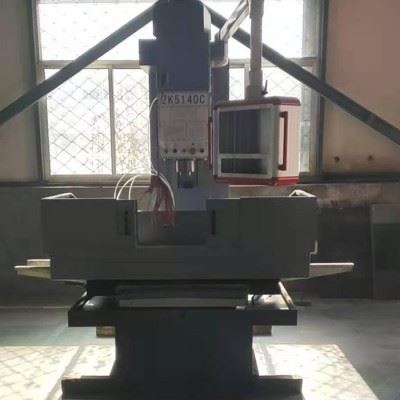

| 型号 | ZK5140c |
本系列数控立钻可完成钻、扩、铰、锪、攻丝等工序，适用于中小型轴类、盘类等零件的批量加工。
*机床基础件采用树脂砂高强度铸铁，并经多次稳定处理，机床导轨面及工作台面均由数控磨床精密磨削而成，整体刚性高，精度保持性好。
本机采用加强型主轴结构，提高主轴的几何精度和径向刚度，使机床具有直接镗孔的能力(本条款仅适用于ZK5140B)Z轴由数控系统控制，轴进给可执行快进、工进、快退、延时等程序。Z轴由步进电机（或交流伺服电机）驱动，扭矩大，定位精度好，加工效率高。Z轴配步进电机（或交流伺服电机），KND-1000M数控系统。Z轴自动回零功能。主轴过载保护功能、集中润滑和工作液循环冷却系统。数控系统编程简单，操作方便，实用可靠。根据客户要求安装，调试，培训。可根据用户需求，定做气动或液压装夹夹具。产品配置：采用KND1000M数控系统，X/Y/Z轴均为伺服驱动电机。齿轮采用沈阳，丝杠采用台湾滚珠丝杠、主轴轴承采用哈尔滨轴承
主要技术参数 单位 ZK5140C/50C
**大钻孔直径 mm 40
**大进给抗力 N 16000
主轴**大输出扭矩 NM 350
主轴孔锥度 Morse 4
主电机功率 KW 3
主轴变速范围 r/min 31.5-1400
进给范围 工进X轴 mm/min 0.6-3000
进给范围 工进Y轴 mm/min 0.3-2000
进给范围 工进Z轴 mm/min 6000（3000）
主轴箱行程 mm 450
工作台X轴行程 mm 700
工作台Y轴行程 mm 600
主轴Z轴行程 mm 250
主轴端面至工作台距离 mm 20-700
控制方式 三轴数控，X、Y轴联动
工作台尺寸 mm 850*550
重复定位精度（X、Y）mm 0.02（0.015)
外形尺寸 mm 2335x1500x2600
