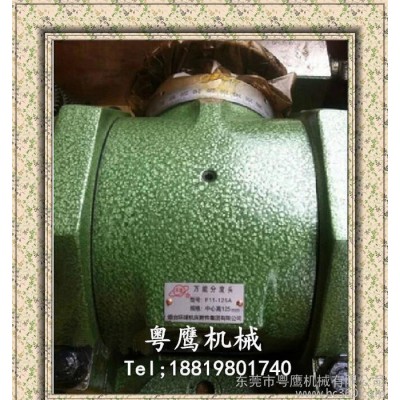

环球牌分度统床分度头F11型 100A 125A 160

万能分度头

详细说明介绍：

●FW80,F11-100A,F11-125A,F11-160A型万能分度头是铣床上的主要附件之一，利用分度刻度环和游标，定位销和分度盘以及交换齿轮，能将装卡在顶尖间或卡盘上的工件分成任意角度，可将圆周分成任意等份，辅助机床利用各种不同形状的刀具进行各种沟槽、正齿轮、螺旋正齿轮、阿基米德螺线凸轮等的加工工作。

• 该产品还备有圆工作台，将它安装在分度头主轴上，工件可直接紧固在工作台上，也可利用装在工作台上的夹具紧固，可完成工件多方位

  万能分度头型号		FW80	F11-100A	F11-125A	F11-160A
  中心高		80	100	125	160
  主轴由水平位向上转动的角度		≤90°	≤95°
  主轴由水平位向下转动的角度		≤6°	≤5°
  分度手轮每转、主轴回转角度		9°（540grad.1each)
  游标最小示值		10"
  蜗轮副传动比		01:40
  主轴孔锥度（莫氏）		MT3		MT4
  定位键宽度		14		18
  主轴法兰盘定位短锥直径		∮36.541	∮41.275	∮53.975	∮53.975
  分度盘孔数	第一面	24、25、28、30、34、37、38、39、41、42、43
  	第二面	46、47、49、51、53、54、57、58、59、62、66
  变换齿轮	模数	1.5		2
  	齿数	25、30、35、40、50、55、60、70、80、90、100
  分度手柄一整转主轴单个分度误差		60"		±45"
  主轴在任意1/4圆周上的累计误差		1"
  最大承载		80	100	130	130
  净重		36	(63)67	(104)110	(120)130
  毛重		45	(75)79	(120)126	(139)149
  箱体尺寸		542*430*220	616*465*265	635*530*310	710*535*342






  序号	F11系列分度头随机清单	数量
  1	分度头	1台
  2	尾架	1台
  3	挂轮架	1套
  4	交换齿轮	12个
  5	千斤顶	1台
  6	顶尖	1个
  7	拔叉	1个
  8	分度盘	1个
  9	法兰盘	1个
  10	三爪卡盘	1个
  11	差动用芯轴	1个
