中心高:260MM
工作台面直径:400（mm）
起订:1件
供应:500件
| 中心高 | 260MM |
|---|---|
| 工作台面直径 | 400（mm） |
| T型槽宽度 | 14（mm） |
| 定位键宽度 | 16（mm） |
| 分度精度 | 2（s） |
| 重复精度 | 2（s） |
| 适用机床 | 铣床 |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 加工定制 | 否 |
| 品牌 | 山东 |
| 型号 | HV-16 |

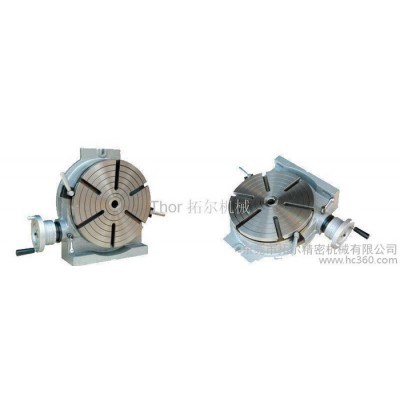

TSL型立卧两用分度头是铣床的主要附件之一，可用在铣床上进行分度钻孔或铣削、圆周切削、镗孔锪平面等工作。工作台垂直位置与尾座配合使用时，还可对较复杂的工作进行圆周分度钻削和铣削。
根据用户特殊要求，可提供手轮左置转台TSL系列。
立卧两用分度盘主要规格和参数：
HV6（TSL） | HV8（TSL） | HV10（TSL） | HV12（TSL） | HV14（TSL） | HV16（TSL） | |
工作台直径 | Φ150 | Φ200 | Φ250 | Φ300 | Φ350 | Φ400 |
台面中心孔锥度（莫氏） | 3# | 4# | 4# | 4# | ||
工作台垂直时中心高 | 100 | 135 | 165 | 195 | 230 | 260 |
台面T型槽宽度 | 12 | 14 | ||||
台面T型槽相邻角度 | 90° | 60° | ||||
定位键宽度 | 16 | 18 | ||||
蜗轮副模数 | 1.5 | 2 | 2.5 | 3.5 | ||
蜗杆副传动比 | 1:90 | |||||
工作台圆周刻度 | 360° | |||||
蜗杆每转所代表的转台度数 | 4°(1' per graduation) | |||||
游标最小示值 | 10" | |||||
分度精度 | 80° | 60° | ||||
最大承载（卧式） | 100 | 150 | 200 | 250 | 300 | 350 |
最大承载（立式） | 50 | 75 | 100 | 125 | 150 | 175 |
TSL系列回转工作台安装尺寸图
|
| |||||||
|
| TSL150(HV-6) | TSL200(HV-8) | TSL250(HV-10) | TSL300(HV-12) | TSL350(HV-14) | TSL400(HV-16) | |
| A | 200 | 265 | 325 | 388 | 450 | 525 | |
| B | 160 | 220 | 280 | 330 | 390 | 450 | |
| C | 100 | 135 | 165 | 195 | 230 | 260 | |
| D | Φ150 | Φ200 | Φ250 | Φ300 | Φ350 | Φ400 | |
| E | 16 | 18 | |||||
| G | 17 | ||||||
| H | 83 | 105 | 115 | 135 | 138 | 150 | |
| J | 10 | 10 | 15 |
| |||
| M | MT2 | MT3 | MT4 | ||||
| N | 78 | 98 | 113 | 133 | 128 | 145 | |
| 净重 | 14 | 28 | 43 | 71 | 83 | 93 | |
| 毛重 | 15 | 30 | 45 | 73 | 85 | 95 | |
| 箱体尺寸 | 27×24×13 | 38×30×16 | 45×35×18 | 55×45×19 | 55×48×19 | 55×50 | |
