中心高:130MM
中心套孔直径:80（mm）
起订:1套
供应:100套
立即购买
| 中心高 | 130MM |
|---|---|
| 中心套孔直径 | 80（mm） |
| 工作台面直径 | 170（mm） |
| 主轴连接尺寸 | 170（mm） |
| T型槽宽度 | 16（mm） |
| 定位键宽度 | 16（mm） |
| 分度精度 | 0.25（s） |
| 重复精度 | 1（s） |
| 适用机床 | 铣床 |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 品牌 | 京雕 |
| 型号 | F3-6 |
功能简介 F3、F3-6等分分度头是立卧式的，主轴可与机床工作台成水平与垂直两种情况下使用。可用于铣床、磨床、钻床及刨床上，可将工件分成2、3、4、6、8、12、24等分，也可用蜗轮副传动进行任意分度。 | ||
规格 | F3 | F3-6 |
中心高 mm | 150 | 130 |
主轴定心直径 mm | Φ119.744 | Φ80 |
主轴轴肩直径 mm | Φ212 | Φ170 |
可分等分数 | 2、3、4、6、8、12、24 | |
主轴圆周刻度 | 360° | |
蜗轮传动比 | 1：90 | |
蜗轮每转所代表的转台度数 | 4° | |
游标**小示值 | 10´ | |
定位键宽度 | 16mm | |
可配卡盘 | K31210 | K31167 |
24等分单个分度误差 | 25´ | |
蜗轮副分度误差 | 60´ | |
净重毛重 Kg | 7788 | 5060 |
箱体尺寸 MM | 490X425X380 | 470X350X360
|

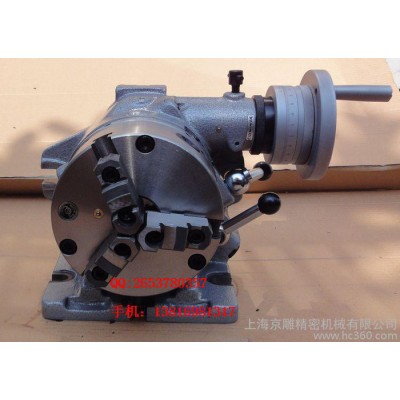

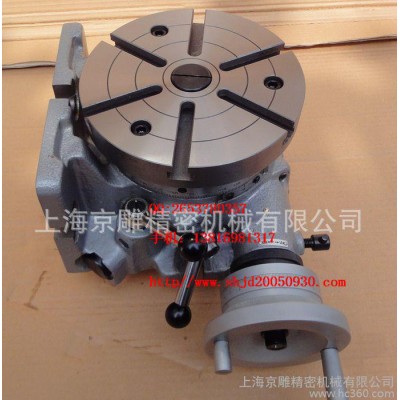

**实物图，您看到的**是买到的，请放心购买，谢谢！
