深孔钻,枪钻,液压支架超深油孔,中心孔,偏心轮,陕西金石机械

2021-05-29 14:1613730已售
价格:¥1000000.00/台
品牌:GSM/金石机械
材质:其他
产地:陕西
起订:1台
供应:1台
立即购买
材质 其他
产地 陕西
控制形式 数控
类型 深孔钻床
用途 数控特种加工
是否库存 非库存
品牌 GSM/金石机械
型号 ZK2135E/2500
商品品牌 深孔钻,枪钻,液压支架超深油孔,中心孔,偏心轮,陕西金石机械
商品型号 ZK21E系列

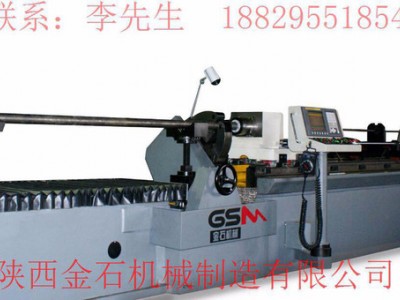

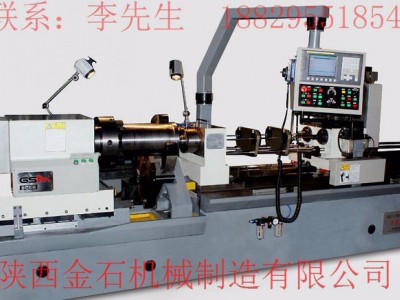

ZK21E系列机床简介

机床设计为水平卧式布局。机床主机床身分为工件装夹与钻杆进给系统左右两体,其端面用螺钉和定位销联接。工件装夹采用液压卡盘、液压中心架夹持。基础部件HT300精密铸造,钻杆进给采用滚动导轨、滚珠丝杆。

机床主要特点:1.工件横移机构;2.工件主轴具备旋转及数控分度功能。

主要用于大型长轴类零件的加工。除同轴心孔外,还可通过相应的横移机构和数控分度来加工偏心孔、分度孔等。一次装夹,能完成多孔位的加工。加工同轴心孔时,工件主轴可以旋转,以提高加工孔的偏斜度。加工偏心孔时,工件主轴用电磁离合器锁定。加工同一分度圆上的多个孔时,通过工件主轴数控分度,准确定位孔位置。

液压系统与机床主机平行放置,整体结构紧凑,操作方便。配有自动排屑,过滤装置(磁性、纸带、网式、磁棒过滤)及油温冷却机,过滤精度可达20um。

ZK21E系列钻机技术规格

机床型号

项目

ZK2115E

ZK2130E

数控系统

FANUC OI Mate  TC / GSK980TDC

主轴数量

1

2

1

主轴中心距

/

可定制,不可调

/

钻孔直径 (mm)

Ф5~Ф15.0

Ф5.0~Ф30.0

钻孔深度 (mm)

500;1000

1500;2500;3000;

工件**大外径(mm)

Ф270

Ф270

Ф500

Ф600

**大偏心量(mm)

                Ф250

Ф270

Ф500

Ф500

钻杆**高转速(rpm)

5500

工件**高转速(rpm)

100

/

100

工件装夹

液压卡盘、液压中心架,自动夹紧并定心

冷却油工作压力(MPa)

12MPa
