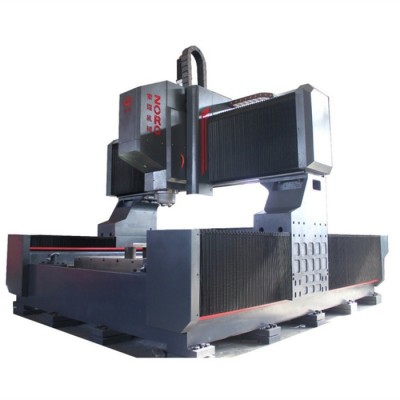

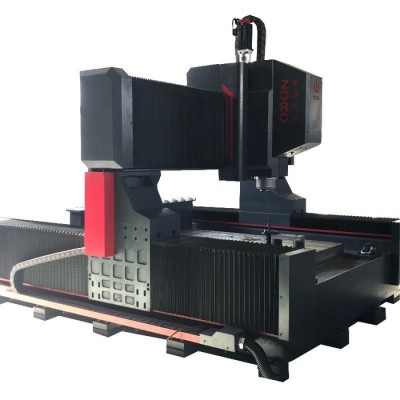

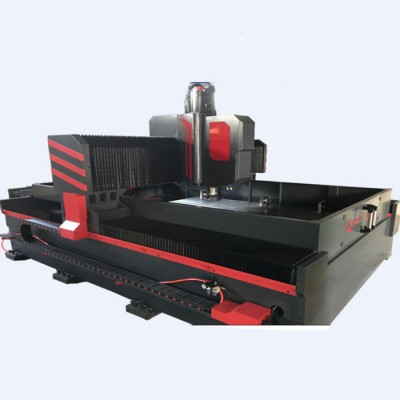

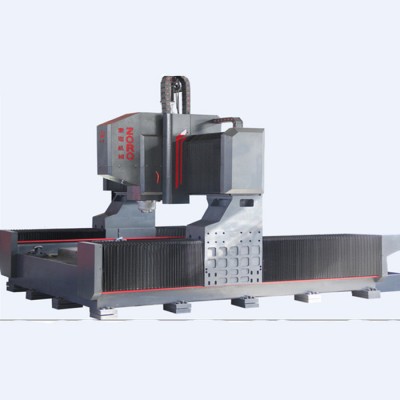

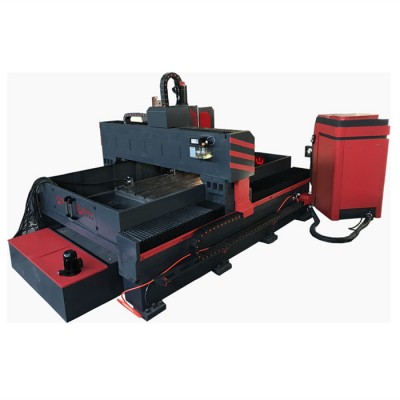

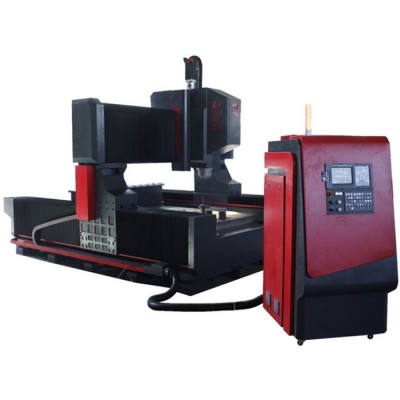

【索隆数控】2525重型龙门数控钻铣床 数控平面钻床 BT50 龙门暴力钻床 中心出水 圆盘刀库

2021-05-29 18:236930已售
价格:¥668.00/台
品牌:索隆
三轴定位精度:±0.04/300mm
三轴重复定位精度:±0.02/300mm
起订:1台
供应:1000台
立即购买
三轴定位精度 ±0.04/300mm
三轴重复定位精度 ±0.02/300mm
重量 约27T
刀库 8把
攻丝直径 M3-M36
产品类型 全新
控制形式 数控
类型 攻丝机,龙门钻床,深孔钻床,铣钻床,组合钻床
适用范围 通用型
主电机功率 18.5kw
主轴转速范围 30~6000
是否库存
适用行业 通用
布局形式 卧式
作用对象材质 金属
钻孔直径范围 1-60
轴数量 三轴
主轴孔锥度 BT50
品牌 索隆
型号 ZORO2525重型

索隆钻铣床主要用于板/结构件类零件的钻孔、倒角、攻丝、铣削。

二、三维效果展示图:



三、设备用途:

  索隆数控龙门钻铣床系列主要用于平板、法兰、盘类、环件等厚度在范围内工件的钻孔加工。可在单质材料零件及复合材料上实现钻通孔、盲孔。机床加工过程数字控制,操作十分方便。能实现自动化、高精度、多品种、大批量生产。

四、设备结构:

   本设备主要有工作台、移动式龙门、移动滑鞍、钻铣削动力头、自动润滑装置、防护装置、循环冷装置、数字控制系统、电气系统等组成。滚动硬轨副支撑和导向、丝杠副驱动,机床具有较高的定位精度和重复定位精度。

  1、床身工作台:

   床身系整体式钢结构件,二次回火处理精加工,动静刚性具佳,不变形。工作台面采用铸造结构,平面上有精加工布局合理的T型槽,用于装夹工件。驱动系采用AC伺服电机和滚珠丝杠副双侧驱动,使龙门作X轴方向移动。床身底面上分布有可调螺栓,可以方便地调整床身工作台的水平。

  2、移动式龙门:

   移动式龙门为灰铁250铸造加工,在龙门前侧安装有两条承载力的滚动直线导轨副。并在上方安装有一条承载力的滚动直线导轨,一套滚珠丝杠副及一台伺服电机,使动力头滑板作Y轴方向移动,动力头滑板上均安装钻削动力头。龙门的移动是由伺服电机通过联轴器带动滚珠丝母在滚珠丝杠上的旋转来实现。

   3、移动滑鞍:

   移动滑鞍系铸铁结构件、滑鞍上安装有两条承载力的数控硬轨滑台和一套滚珠丝杠副及一台高行星减速机联接伺服电机,驱动钻削动力头作Z轴方向移动,可实现动力头快进、工进、快退、停止等动作。具有自动断屑、退屑、暂停功能。

   4、钻削动力头:

   钻削动力头采用专用伺服主轴电机,通过齿形同步带减速增加扭矩带动专用主轴,主轴采用前三后二式五列日本角接触轴承实现无级变速,主轴配置气动换刀系统,使刀更换快捷方便,进给为伺服电机和滚珠丝杠驱动。X、Y轴能够联动,采用半闭环控制,能够实现直线、圆弧插补功能。主轴端为BT40锥孔,配有意大利罗托福斯高速旋转接头,可使用高速U钻中出水。

   5、自动润滑装置及防护装置:

  本机床配有台原装容积式分压自动润滑装置,可以对各处导轨、丝杠、齿条等运动副进行自动润滑,死角,保证机床使用寿命。机床X轴、Y轴均配备防尘防护罩,工作台四周安装有防水溅挡板。

   6、 控制采用德国凯恩帝控制系统,全新硬件平台PPU15x / PPU16x,8.4''彩色LCD显示屏,性能更加强劲;更快的加减速性能和更高的定位精度;Drive Bus 高速总线通讯及自动伺服优化功能确保更优的加工效果;支持多种语言,包括中文、英语、德语、葡萄牙语、波兰语、捷克语、西班牙语、法语等。

   6.1.具备断屑功能,可在人机界面上设定断屑时间和断屑周期。

   6.2.具备提刀功能,可在人机界面上设定提刀高度,钻削到此高度时,钻头快速提起至工件上方,然后甩屑,再快进至钻削面并自动转换为工进。

   6.3.集中式操作控制箱及手持单元,采用数控系统,为方便编程、存储、显示和通讯,操作界面具有人机对话、误差补偿、自动等功能。

    6.4.设备具备加工前孔位预演和复检功能,操作十分方便。

五、技术参数:

型           号

ZORO-2500*2500

可加工工件尺寸

长×宽(mm)

2500*2500

可加工工件厚度(mm)

400

垂直滑枕式钻削动力头

数量(个)

1

主轴锥孔

BT50

钻孔直径(mm)

Φ1-Φ60

攻丝直径(mm)

M3-M36

主轴转速(r/min)

30~6000

伺服主轴电机功率(kw)

18.5

主轴下端面到工作台距离(mm)(mm)

400-800mm

动力头横向移动(X轴)

横向大行程(mm)

2500

横向移动速度(m/min)

0~9

横向移动伺服电机功率(kw)

2.4*1

龙门纵向移动(Y轴)

进给大行程(mm)

2500

进给移动速度(m/min)

0~9

进给伺服电机功率(kw)

2.4*2

垂直滑枕进给运动(Z轴)

大行程(mm)

400

移动速度(m/min)

0~4

伺服电机功率(kw)

2.4*1

刀库

机床后侧直排刀库(把)

8

三轴定位精度

X/Y/Z/A/B/C

±0.04/300mm

三轴重复定位精度

X/Y/Z/A/B/C

±0.02/300mm

毛重(t)

(约)27T










































六、主要部件目录:

名称

品牌

产地

直线导轨、方轨滑块

45#/CSK/上银/方轨/法兰滑块

中国台

滚珠丝杠

Φ5010/TBI/滚珠丝杠

中国台

数控系统

凯恩帝

中国北京

绝度值伺服电机及驱动器

   凯恩帝

中国北京

伺服主轴电机

超同步

中国北京

BT50 机械主轴

德钠姆主轴/角接触轴承

合资

气动打刀缸

           亚德客

同步带

           伏龙8M*50

合资

其他主要电气元件

欧姆龙/施耐德/德力西

手持遥控盒

凯恩帝

中国北京

容积式自动润滑系统

沪润

高柔屏线缆

易初

国产

1、以上配套厂商为本公司定点供应商,遇有特殊情况供应不上时,双方协商经甲方书面同意,可采取同级产品替代,但质量标准不低于上述供应商。

2、具体配置也可根据用户需求做相应调整。

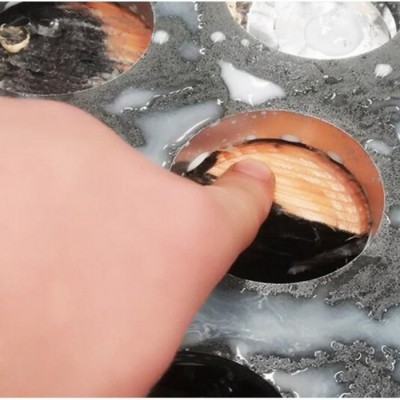

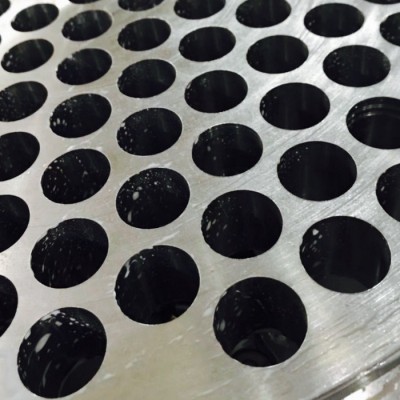

七、客户现场及加工样品:

八、售后服务:

    1、本公司对售出设备实行一年保修,终身有偿维修服务。

2、在设备安装调试一年保修期内,供方对设备出现的各类非人为造成的故障及时免费提供维修服务,对非人为造成的各类零件损坏及时免费更换。设备保修期外发生的故障实行适当收费修理。

3、设备在使用过程中出现任何故障,若电话沟通不能解决,供方将随即安排售后人员,省内24小时、省外48小时内到场维修。

强大售后值得选择

STRONG AFTER-SALES WORTHY OF CHOICE


九:设备价格



价格形式

出价

培    训

供方免费提供国内培训
