**高转速:3500
齿轮比:11
起订:1台
供应:777台
发送询价
| 最高转速 | 3500 |
|---|---|
| 齿轮比 | 11 |
| 本体材料 | 航太铝 |
| 产品别名 | 角度头 |
| 适用机床 | 加工中心，龙门 |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 品牌 | 台湾CH |
| 型号 | 多款供选 |
参数图：

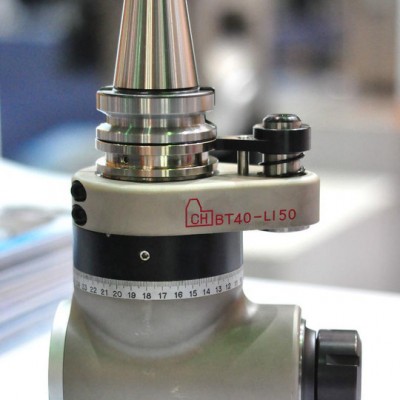

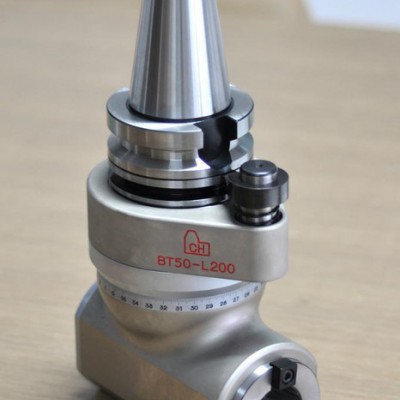

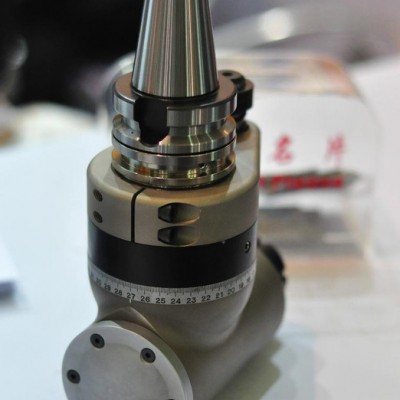

实物图：
注意事项：
综合中心加工机90°头及设限机具装设操作法
1.开机动作Z.X.Y.A回机械原点。
2.MDI操作主轴定位（M19）。
3.寻找扣刀方向，装置定位块位置（不妨碍刀臂扣刀方向位置）。
4.刀把定位块，半固定于主轴，轴承盖（预留螺丝孔位置勿锁紧）。
5.调整刀把定位柱及刀把卡沟方位（对正主轴卡挡块及定位柱方位）。
6.手动上刀，并对准定位块孔及主轴卡块，使刀把入刀仓**绪完毕。
7.将定位块2支螺丝锁紧固定（完成定位块固定中心距）。
8.将刀把定位环沟校对，对正定位弹梢片并锁固120 X止负螺丝2只。
9.校正机具加工方向及机具垂直度（并锁固定位柱环座螺丝使方位固定）。
10.手动退刀、上刀、看弹梢是否入定位环沟（须一手接刀把或2人操作并测试数次，是否对正弹入定位环沟，行使ATC时才无误）。
11.手动将刀把上主轴刀仓，并消除主轴定位（手动按off）.
12.手动、刀把夹头及主轴是否可选转（可选转代表主轴弹梢分离正常，如不能旋转，代表弹梢分离不正常，不得续做下节动作，请查验是否因定位块太长或太短）。
13.以上测试完毕，即可先行以低速档测试转速（s200）。
14.低速档测试完毕后，再以增量方式进行转速**速。
15.手动、分段行使ATC测试（依机械厂牌行使）。
16.后续动作，自行运作。
