深圳 导柱导套国标 非标定做导柱导套 台阶导柱导套 滚动导向件批发

2021-05-30 10:1311750已售
价格:¥45.00/件
品牌:弘茂
材质:轴承钢、热作模具钢、易车铁等
产地:深圳
起订:2件
供应:100000件
发货:5天内
立即购买
材质 轴承钢、热作模具钢、易车铁等
产地 深圳
载重量 中量型
品牌 深圳弘茂
型号 齐全

◆ 产品介绍

产品名称:导柱,是用于模具中与组件组合使用确保模具以准确的定位进行活动引导模具行程的导向元件。

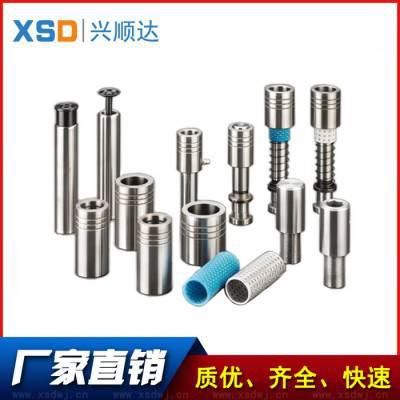

产品分类:直导柱、台阶导柱、直导套、有肩导套、拉杆导柱、斜导柱、滚动导向件、精密辅助导柱、精密辅助导套、SRP外导柱组件、SGP外导柱组件、TRP外导柱组件、精密级导柱导套、模具导向件、卸料板滚珠导套、模具导套导柱、端子模导柱导套、脱料板导柱导套组件。

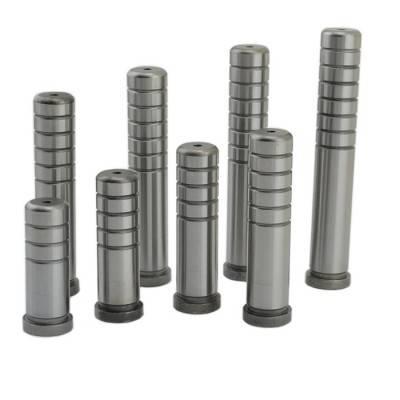

导柱的材质一般选用轴承钢、热作模具钢、易车铁等,而以轴承钢SUJ2的使用量较大,使导柱在导向性能上的耐用性与可换性大大加强。导柱与组件组成外导柱组件与内导柱组件,具有美丽的金属光泽。导柱热处理:HRC58-62;导柱表面粗糙度:Ra0.8、Ra1.6 ??导柱一般是带肩圆柱形,一般会有油槽,油槽的数量随着导柱的程度加长而增加,极限的油槽一般是8个。


① 内导柱、导套主要应用于连续模和冲孔落料模中,能很好的保证上模板、下模板的相对位置精度,有效地保护细小凸模,保证凸凹模间隙均匀。

② 连续模中,一组板的内导柱一般设置4根。一般小型连续模直径可选取13~ffice:smarttags" />16mm。大中型连续模选用20mm以上,一般采用盘起公司的SSGPH和SSGOH两种规格(160吨以上)的标准件。

③ 内导套与内导柱配套使用,一般采用SSGBH。用厌氧胶与模板粘结,一般间隙取0.02~0.03mm,且要求孔壁清洁无油污。

④ 小导柱在自由状态下应露出脱料板20~30mm为宜。

⑤ 下模为了防止由于导柱的导入导出引起排气不畅或局部真空,应设置气孔或气槽。

⑥ 内导柱应设置得非完全对称,以防止装模时出错。一般使某一内导柱在某一坐标上偏移3~5mm的整数。


导柱导套中有一种滑动导柱导套和滚动导柱导套,

它们之间有什么区别呢?   (1) 滑动导柱导套:这种导向装置的导柱或导套内有油槽,以便保持良好的润滑。导套内孔d1与导柱相配合,采用或滑配。导套压入上底板的长度l1及导套处径D不得小于导柱直径d的1.5倍,导套导向长度应为导柱直径的2~3倍。导柱直径d可根据模具结构、导柱强度、刚度来确定,一般导柱直径d≥30(毫米)。导柱压入下底板长度l不得小于直径d的1.5倍,导柱的总长度L按模具闭合高度来确定,但要保证当凸模进入凹模之前,导柱**伸入导套15(毫米)以上,否则起不到导向作用。

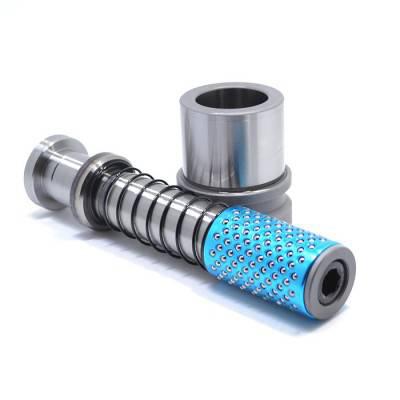

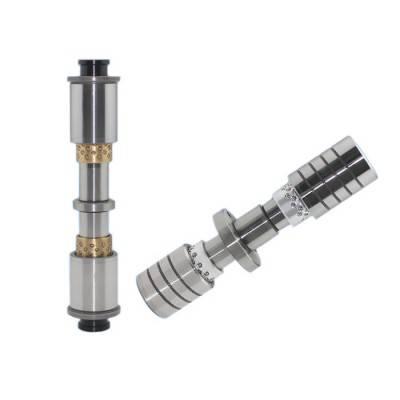

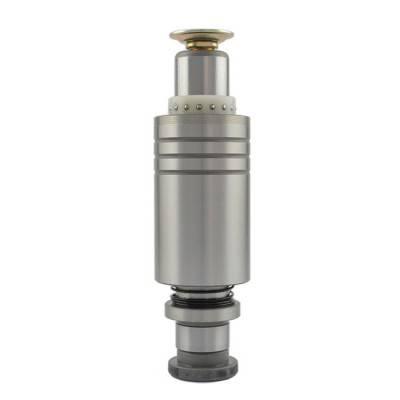

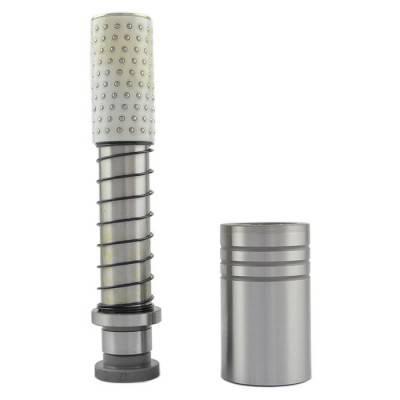

滚动导柱导套:这种导向装置的导套内装有钢球保持圈,以保导向无变动。导套内钢球保持圈内孔d1与导柱相配合,采用配合。滚动导柱导套模架的导向精度高,使用寿命长,主要用在高精度、高寿命的精密模具及薄材料的冲裁模具
