净重:1
材质:工具钢
起订:1个
供应:100个
发货:10天内
立即购买
| 净重 | 1 |
|---|---|
| 材质 | 工具钢 |
| 测量范围 | 1-1000 |
| 产地 | 河北 |
| 结构形式 | 整体型 |
| 精度 | 0.001 |
| 类型 | 精密量规 |
| 适用范围 | 1-1000 |
| 执行质量标准 | 国标 |
| 品牌 | 贝尔 |
| 型号 | 齐全 |

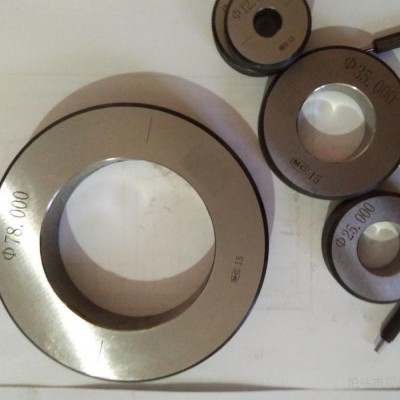

光滑环规/光滑规是用于校正量具的不足的一种具有特定尺寸及属性的圆环。光滑环规/光滑规可作为尺寸基准，光滑规可作为比较测量用，还可直接用于校验对表时使用。光滑规通常规格有5-400mm，也可根据用户需要订做异型光滑规。
光滑环规分为两种：一种是对表环规，只有1件的，是没有精度的，公差为+/-0.003；另一种是工作环规，是分T和Z的，这种环规是有精度和公差的。
校对环规包装：一般采用纸箱或木箱。
校对环规材质：T10,CrWMn,GCr15
校对环规工艺流程：调质（或退火）－（机加工）－淬火－冷处理－回火－（磨削加工）－时效－（研磨）
极限偏差和形状公差
| 标准校对环规(光滑) 单位:μm | ||||
| 公称直径(mm) | 制造偏差 | 圆度 | 素线平行度 | 备注 |
| Φ3-Φ10 | ±1.0 | 0.5 | 1.0 | ? |
| ＞Φ10-Φ30 | ±1.5 | ? | ||
| ＞Φ30-Φ80 | ±2.0 | 0.8 | 1.5 | ? |
| ＞Φ80-Φ120 | 1.0 | 2 | ? | |
| ＞Φ120-Φ180 | ±2.5 | ? | ||
| ＞Φ180-Φ200 | ±3.5 | 1.2 | 2.5 | ? |
| 三等校对环规(光滑) ( 单位:μm ) | ||||
| 公称直径(mm) | 制造偏差 | 圆度 | 素线平行度 | 垂直度 |
| Φ3-Φ10 | ±0.8 | 0.3 | 0.5 | 15 |
| ＞Φ10-Φ50 | ±1.0 | 0.4 | 0.8 | 20 |
| ＞Φ50-Φ100 | ±1.4 | 0.4 | 1.0 | 25 |
| ＞Φ100-Φ200 | ±2.0 | 0.5 | 1.5 | 30 |
