产地:重庆
规格:500x700x1000
起订:1台
供应:100台
发货:7天内
立即购买
| 产地 | 重庆 |
|---|---|
| 规格 | 500x700x1000 |
| 类型 | 影像测量仪 |
| 适用范围 | 电子工业用 |
| 重量 | 120 |
| 执行质量标准 | ISO9001 |
| 操作方式 | 程序控制 |
| 测量行程 | 200*100 |
| 品牌 | lzx |
| 型号 | 2010 |
| 加工定制 | 是 |

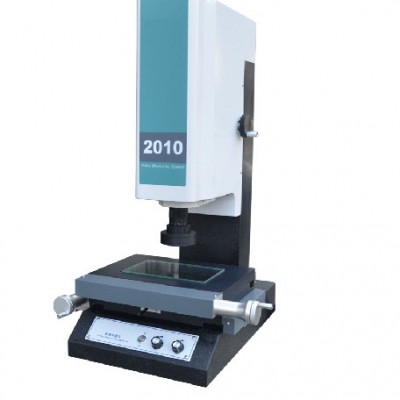

lzx-2010手动影像仪介绍
测量功能：
◆基本测量：点、线、圆、弧、椭圆的测量。 ◆在线标注：可以在实时影像中标注尺寸，半径标注、直径标注、角度标注、线性标注、对齐标注、文本标注、坐标标注等。 ◆离线标注：可以在鸟瞰的全图中进行标注尺寸。 ◆几何测量：两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线。 ◆辅助功能：复制、全选、删除、移动、镜像、旋转。 ◆坐标系：设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转。 ◆坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置。 ◆对比：AutoCAD标准工程图可输入实时影像区中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别。 ◆绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似。 ◆报表格式：测量数据可以直接导入成EXCEL、word、CAD图档。 ◆自动寻边功能：软件采用自动寻边，可以减少肉眼判断带来的误差。
技术参数：| 仪器型号 | VMS-2010 | |
| 外形尺寸(mm) | 600×650×910 | |
| 测量范围(mm) | X | 200 |
| Y | 100 | |
| Z | 180 | |
| 玻璃工作台(mm) | 尺寸 | 220×140 |
| 承重 | ≤25kg | |
| 测量精度 | X | ≤(3.0+L/200)μm |
| Y | ≤(3.0+L/200)μm | |
| Z | ≤(5.0+L/200)μm | |
| 影像测量系统 | CCD | 德国COMST高分辨率彩色摄像机 |
| 物镜 | 高清可连续变倍镜头0.7×－4.5× | |
| 影像放大倍率 | 20×－180× | |
| 光源 | 轮廓光 | LED冷光源，256级亮度可调 |
| 表面光 | 6环8区LED冷光源，256级亮度可调 | |
| 同轴光 | LED冷光源，256级亮度可调 | |
| 软件 | REICA精密测量软件 | |
| 工作环境 | 温度20℃±2℃，温度变化<2℃/hr，湿度30～80% ，远离振源 | |
| 工作电源 | 220V/50Hz/10A | |
| 保修期 | 1年 | |
选装升级项：
* Z轴标准测高200mm，可选择加高；
* Z轴可选择加装英国RENISHAW探针；
* Z轴可选择加装基恩士激光测量；
* 大视场专用镜头。
产品优势：
◆ 天然"济南青"000级花岗岩底座、立柱，精度高、稳定性好； ◆ 台湾上银精密直线导轨，高精密、高稳定性； ◆ 贵阳新天高精密光栅尺，精度高、稳定性好； ◆ 德国COMST或者美国TEO高分辨彩色CCD； ◆ 美国OPTEM高清镜头； ◆ 提供选装英国RENISHAW探针及基恩士激光； ◆ 正版REICA精密测量软件。
