品牌:OBLF，斯派克，NUOSHANG
产品类型:邵氏硬度计
测量范围:10-90HA
起订:1台
供应:100台
| 产品类型 | 邵氏硬度计 |
|---|---|
| 测量范围 | 10-90HA |
| 试验力 | 10-90（N） |
| 允许最大高度 | 20（mm） |
| 外形尺寸 | 115*60*25（mm） |
| 重量 | 0.5（kg） |
| 加工定制 | 否 |
| 品牌 | 上海思为 |
| 型号 | LX-A |
一、功能用途 |
LX-A 邵氏A型硬度计适用于中低硬度塑料、皮革、各类橡胶、多元
脂、蜡等硬度的测试仪器。本产品符合**GB/T531-1999标准及其它
相关标准的要求。 |
| 二、参数 |
◆ 刻度盘值：0～100HA ◆ 推荐测量范围：10～90HA ◆ 压针行程：2.5mm ◆ 压针头部尺寸：φ0.79mm ◆ 外形尺寸：115×60×25mm ◆ 重 量：～0.5kg
|

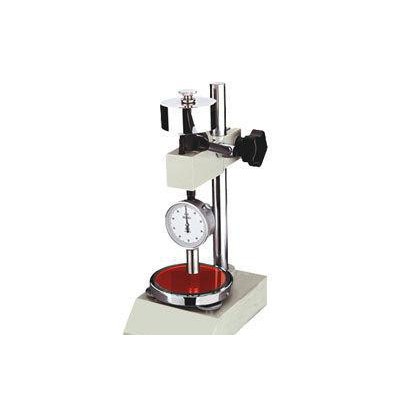

结构图：
使用方法：
把试样放置在坚固的平面上，拿住硬度计，压足中孔的压针距离试块边缘至少12mm，平稳地把压足压在试样上，不能有任何振动，并保持压足平行于试样表面，以使压针垂直地压入试样，所施加的力要刚好足以使压足和试样完全接触，除另有规定，必须在压足和试样完全按触后1秒内读数，如果是其他间隔时间读数则必须说明，在试样相距至少6mm的不同位置测量硬度值5次，取其平均值。 使用须知: ⑴、测定前应检查硬度计的指针在自由状态下应指向零位。如指针量偏离零位时，可以松动右上角压紧螺钉，转动表面，对准零位。然后将硬度计压在玻璃板上，压针端面与压足底面紧密接触于玻璃板上时，指针应指向100+/-1HA，如不指向100+/-1HA时，可轻微按动压针几次，如仍不指100+/-1HA时，则此硬度计不能使用。如在邵氏硬度计测试机架上使用时，可拨动手柄，使工作台上升至定荷砝码抬起，使压针端面与压足平面紧密接触于玻璃工作台时，指针应指向100+/-1HA。如不指100+/-1HA时， 可调整工作台平面的调节螺钉，若调整后指针仍不指100+/-1HA时**送生产单位调整为宜。 ⑵、橡胶的试样及试验温度要求； ①、橡胶的试样厚度不小于6mm，宽度不小于15mm，长度不小于35mm，试样厚度不足6mm时，可用同样胶片重叠测定，但不超过3层。并要求胶片上下平行。 ②、检定时室温为23℃±5℃，检定前硬度计在此温度下至少存放1小时。 ⑶、塑料试样及试验温度要求； ①、塑料试样为正方形，边长50mm、厚度6mm。也允许采用50×15mm的试样。 ②、在可能的情况下，试样在测试前应按照GB/T2941-1991规定在实验室标准温度下进行调节。比对试验或系列试验必须在相同温度下进行。 ⑷、橡胶及塑料试样表面均应光滑、平整、不应有机械损伤及杂质等缺陷。 ⑸、硬度计使用35000次后，建议每使用10000次左右按GB531规定检查弹簧压力与指针刻度关系及压针端部的形状尺寸。 ⑹、硬度计使用完毕后，装入仪器盒或仪器箱内，放置干燥处，防止受潮。 ⑺、定荷测定架上的升降小轴和工作台底部，请注意经常揩擦干净，涂少量防锈油，以防生锈。 ⑻、使用邵氏硬度计时，当A型硬度计示值低于10HA时是不准确的，测量结果不能使用。A型硬度计测量值超出90HA时推荐使用D型硬度计。
