别名:母线加工机
产地:山东
加工定制:是
起订:10000台
供应:10000台
| 别名 | 母线加工机 |
|---|---|
| 产地 | 山东 |
| 功率 | 2.2KW |
| 新旧程度 | 全新 |
| 品牌 | 振捷 |
| 加工定制 | 是 |

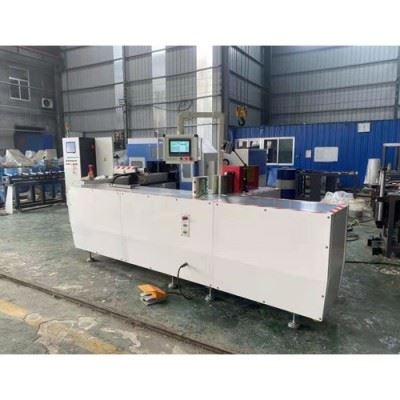

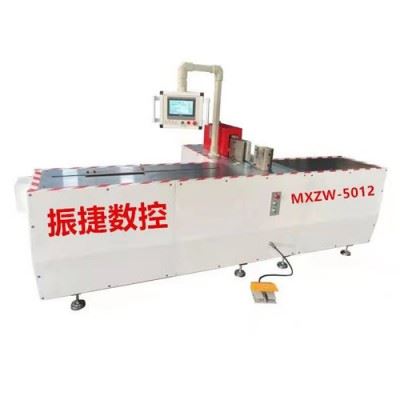

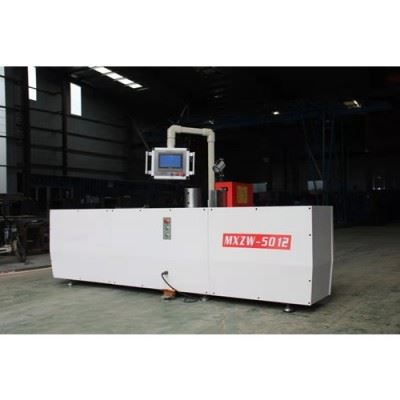

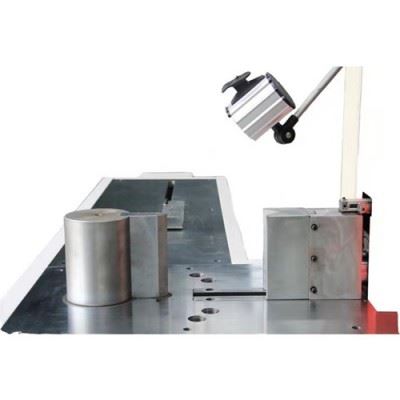

一、数控母线冲剪机的结构
数控母线冲剪机是一种将自动送料、自动定位、自动夹紧、自动冲孔、自动剪切、自动更换模具、自动接料组合在一起的自动化程度较高、定位准确、使用方便的高可靠、高性能数控设备。
数控母线冲剪机由①自动送料机构、②六工位自动换模冲孔机构、③大吨位自动剪切机构④自动接料机构⑤单泵液压站⑥数控系统控制柜，共计六部分组成。冲孔机构与剪切机构合装在一个移动工作台上。
数控母线冲剪机采用交流伺服电机和精密减速机进行驱动，运行机构为台湾ABB直线导轨和滚珠丝杠，运行平稳，精度高。

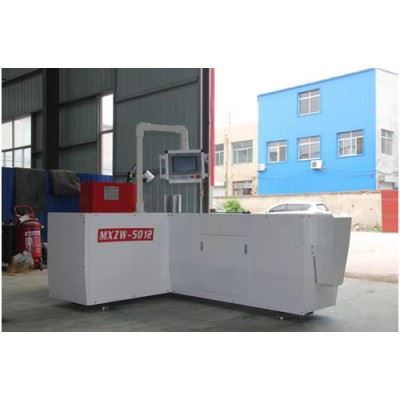

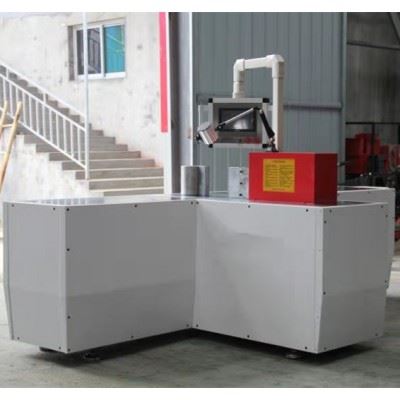

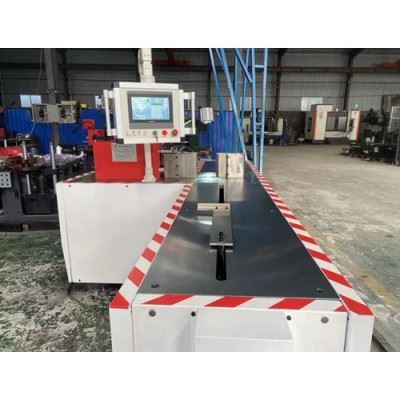

自动送料工作台与冲剪工作台呈T字形垂直安装，利用调整垫铁将二者高度调整一致后用地脚螺栓将其固定在水泥地面上。
二、数控母线冲孔剪机系统主要规格
控制轴数：3
控制器：西门子 S1500
上位机：工控机
17″液晶显示屏
编程方式：软件编程，CAD图纸编程，支持USB接口
低压电器：施耐德
伺服电机及驱动器: 西门子 V90 值编码器
X轴： 1.5KW
Y轴： 1.0KW
Z轴： 1.0KW
三、数控母线冲孔机的主要技术参数
1、运行参数：
X向最大运行速度：30000mm/min
Y向最大运行速度：6000mm/min
Z向最大运行速度：6000mm/min
X向一次送料最大行程：2200mm
机床运行精度：±0.2mm
重复定位精度：±0.2mm
2、冲孔加工：
最大冲孔力（KN）： 500
冲孔加工范围（mm）：φ4.3-φ25
最大加工厚度（mm）： 15
最大加工宽度（mm）： 150
3、剪切加工：
最大剪切力（KN）： 500
最大剪切厚度（mm）： 15
最大剪切宽度（mm）： 150
4、工作台尺寸（mm）：
送料单元（mm）： 3000×600×1000
冲、剪单元（mm）：1500×700×1200
5、主电机功率（KW）： 11
6、机床总重量（T）： 4.5
7、机床配备模具：
冲孔模具八套：φ7、φ9、φ11、φ13、φ17、φ21、
φ11×15、φ13×17
剪切模具一套： 剪切宽度150mm
| 主要技术参数表 | |
| 最大加工尺寸 | 6000-150 |
| 冲孔加工范围 | 5-34 |
| 最大可装模具 | 7冲 |
| 夹料方式 | 气动机械夹钳 |
| 最大公称压力 | 50T |
| 主电机功率 | 11千瓦 |
| 最大冲压频率 | 每分钟40次 |
| 定位精度 | 正负0.2MM |
| 主机尺寸 | 1500*800*1700(MM) |
| 整机尺寸 | 8500 ×2500×1700(MM) |
| 重量 | 4.5吨 |
| 主电机 | 皖南 |
| 液压泵 | 台湾新鸿液压泵 |
| 伺服控制器 | 西门子 |
| 伺服电机 | 西门子 |
| 数控系统 | 西门子 |
| 低压电器 | 施耐德 |
| 感应开关 | 施耐德 |
| 导轨丝杆 | 上银/TBL |
济南振捷电力设备有限公司坐落于有“泉城”之誉的济南,公司具有良好的管理经验、雄厚的技术力量和销售网络。 主要产品有数控母线加工机、多工位母线加工机.转塔式母线加工机. 母线校平机、便携式母线加工机、变压器绕线机、S9系列绕线机、纸板瓦楞机、剪圆机等系列产品。产品广泛应用于电器开关、高低压开关柜、电力变压器.通讯设备、家用电器、办公自动化设备、电梯制造、机箱机柜制造等行业。产品销往全国二十多个省、市、自治区、直辖市并远销到俄罗斯、菲律宾、印度、韩国、缅甸、老挝、越南、哈萨克斯坦等。
