品牌:思飞尔
加工定制:是
用途:分切曲线电路板
起订:1台
供应:10台
发送询价
| 加工定制 | 是 |
|---|---|
| 用途 | 分切曲线电路板 |
| 别名 | 切板机 |
| 品牌 | 创威 |
| 型号 | R-S168S |

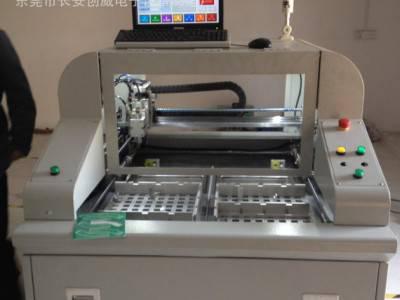

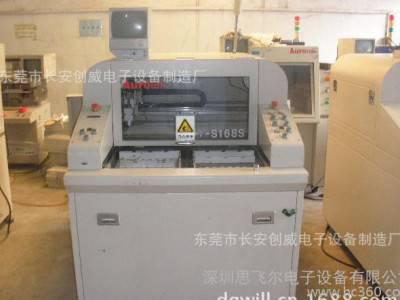

锣刀型分板机,全自动锣刀分板机
PCB分割方式
避免人工折板所导致的锡裂及元件受损问题
避免因机械外力所产生的应力问题
适合因外壳多变且不规则的PCB板分割(直线;圆弧;L型等)
X Y Z三轴配合进口6万转/rpm主轴电机
特长
适合拼板及半成品的分割
切割速度快,精度高
操作简单
更换机种时,只要调整切割程序,交换治具即可开始生产
配合高强度粉尘收集系统,保持PCB及工作面清洁
应力**小的切割方式
基本规格
Y切割速度 0～100mm/s
机 器精度 ±0.01mm
Z轴 行 程 50mm
X, Y, Z 控制方式 采用触摸屏或工业PC
X, Y, Z 驱动方式 AC伺服马达
切 割 精 度 ±0.1mm
主 轴 转 速 MAX50000rpm
主 机 电 压 220V 50/60HZ
空 气 压 力 4kg/cm2以上
电 源 消 耗 2KVA
集尘机方式 下集尘
集尘机电压 380V 1.5P
主机外形尺寸 700mm*900mm*1200mm
集尘机外形尺寸 680mm*400mm*900mm
选配功能
CCD视觉系统
上集尘及下集尘
PCB(基板)**大 280mm*340mm 300mm*400mm 450mm*500mm
触摸屏及手编器或PC操作
