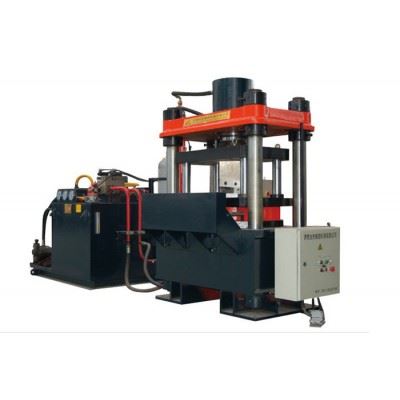

角钢切角QJ200液压角钢切角机数控机床图1

角钢切角QJ200液压角钢切角机数控机床

2021-06-07 18:219050询价
价格:未填
品牌:济南光先数控机械有限公司
动力类型:液压,电动,机械传动
控制方式:开环控制
起订:1
发送询价
动力类型 液压,电动,机械传动
控制方式 开环控制
售后服务 质保一年,24小时上门服务
用途 数控特种加工
运动方式 点位直线控制
主电机功率 15
适用行业 钢结构建筑,角钢加工厂,铁附件等
布局形式 立式
加工尺寸范围 ∟40×40×3~∟200×200×20
品牌 角钢切角
型号 QJ200液压角钢切角机
数控机床分类 其他数控机床

用途
本机主要用于角钢、板材等切角。
优点
1. QJ160型液压角钢切角机为开式C形结构,其切角模为直角四刃口,回转式多方位切角模,切不同角度的角钢,只需调整回转模架即可,角钢不需要转动,因此切角作业占地面积小,切角误差小。
2. QJ200型液压角钢切角机为四立柱闭式结构,此结构钢性强。其切角模为直角四刃口,回转式多方位切角模,切不同角度的角钢,只需调整回转模架即可,角钢不需要转动,因此切角作业占地面积小,切角误差小。刀片四个刃都可以使用,刀片的使用率得到大大提高。
3. 本系列设备还可以根据用户需要增设冲孔系统,通过更换模具即可进行冲孔作业。
4. 该机具有光对线装置,可使角钢的切角角度准确,使用更方便。
技术参数

机器型号

QJ200

机器功能

用于角钢的切角、更换模具即可打字、冲孔

加工角钢尺寸范围(mm)

∟40×40×3~∟200×200×20

          公称压力(KN)

1600

  油缸行程(mm)

60

**大切断能力

∟200×200×20(材质Q345  510N/mm2)

∟200×200×16(材质Q420  560N/mm2)

         剪切次数/min

15~20

切角模回转角度

360电动

切角模外形尺寸(mm)

830×700×600

        外形尺寸(mm)

1370×3000×1900
