商品品牌:INTIN
商品型号:3ZΦ12M10-160CNC-ROBOT
起订:1台
供应:100台
| 商品品牌 | INTIN |
|---|---|
| 商品型号 | 3ZΦ12M10-160CNC-ROBOT |

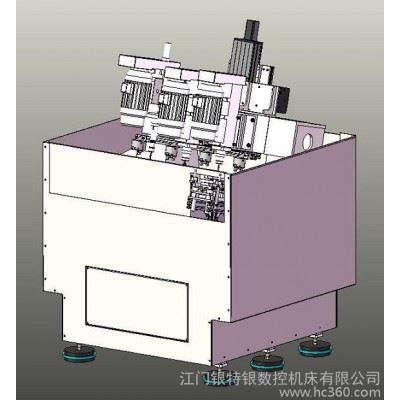

※三头自动钻孔机、三头钻铣加工中心产品说明：
1. 两种机床设计充分对比了“手动台钻+定位夹具”及数控钻铣床的成本效率后开发设计，可减轻工人劳动强度、提供劳动生产率、降低企业投资成本；
2. 三头自动钻孔机三主轴采用液压自动进给，可自动完成孔的钻孔、倒角和攻丝，通过X/Y数控工作台的精密定位，实现同一工件上多个相同螺纹孔的自动加工；
三头钻铣加工中心采用BT30数控主轴，可完成铣、镗、钻、铰和攻丝加工，可实现三主轴同时自动换刀，通过X/Y数控工作台的精密定位，同时高效加工三个零件。
3．三头自动钻孔机采用直角坐标机器人自动上下料，适用于大批量零件的螺纹孔加工；
4. 机床可根据客户喜好选择斜床身结构，改善排屑状况；
5. 机床采用大包围钣金防护，保证了操作者安全度与环境卫生；
6. 可应客户要求定制专用夹具。
※三头自动钻孔机、三头钻铣加工中心的主要技术参数：
项目 | 三头自动钻孔机 | 三头钻铣加工中心 | |
3ZΦ12M10-160CNC-ROBOT | 3ZΦ35M30-200CNC-ROBOT | 3XZ-400-350-350-CNC-H | |
最大钻孔能力 | Φ12mm | Φ35mm | |
最大攻牙能力 | M10 | M30 | |
相邻两主轴间距 | 250mm | 250mm | 250mm |
工作台尺寸(L×W) | 800×300mm | 800×300mm | 800×280mm |
工作台额定负荷 | 300kg | 300kg | 600kg |
X/Y/Z轴行程 | 200/200/85（钻）65（攻）mm | 200/200/150（钻）85（攻）mm | 400/350/350mm |
主轴鼻端工作台距离 | 130 ~215 mm | 130 ~ 280 mm | 130~ 480 mm |
X/Y轴最大速度 | 12.5m/min | 12.5m/min | 36 m/min |
Z1/Z2/Z3轴最大速度 | —— | —— | 48 m/min |
三主轴电机功率 | 735（2钻）/375 (1攻) w | 1.5（2钻）/0.75 (1攻)kw | 3.7KW |
主轴最高转速 | 1000(2钻)/350（1攻）rpm | 1000(2钻)/350（1攻）rpm | 12000 rpm |
主轴夹头 | ER20(2钻)/ MT2（1攻） | ER32(2钻)/ MT2（1攻） | BT30 |
刀库容量 | —— | —— | 4×3 |
X/Y/Z轴定位精度 | 0.02/0.02/0.1mm | 0.02/0.02/0.1mm | 0.01mm |
X/Y/Z轴重复定位精度 | 0.01/0.01/0.1mm | 0.01/0.01/0.1mm | 0.005mm |
机床外形尺寸（L×W×H） | 1500×1300×1900mm | 1500×1300×1900mm | 1500×1300×2300mm |
重量(约) | 1500kg | 1600kg | 2200kg |
电压 | 380V | 380V | 380V |
频率 | 50HZ | 50HZ | 50HZ |
