数控机床分类:数控铣床
运动方式:轮廓控制
起订:10台
供应:60台
立即购买
| 数控机床分类 | 数控铣床 |
|---|---|
| 运动方式 | 轮廓控制 |
| 刀具数量 | 12 |
| 控制方式 | 闭环控制 |
| 控制系统 | 三菱 |
| 布局形式 | 卧式 |
| 动力类型 | 机械传动 |
| 用途 | 金属成型 |
| 适用行业 | 冶金 |
| 售后服务 | 1 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 工作形式 | 铣 |
| 品牌 | 夏氏 |
| 型号 | V600 |

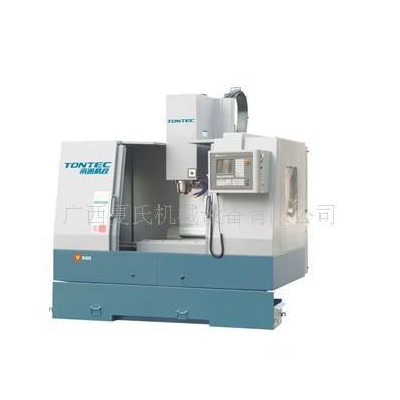

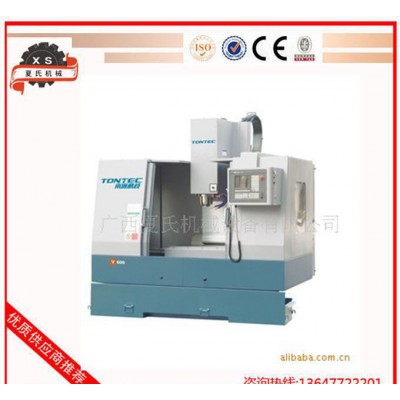

概述
本机布局为立式主轴、十字型床鞍工作台，结构紧凑、加工范围广泛，一次装夹后可完成铣、镗、钻、铰、攻丝等多种工序的加工。主轴采用交流主轴电机同步齿形带传动，噪声低。主要应用于中小型机械零件和模具加工，与同类产品相比，性能价格比优。
结构特点
强力切削、低速高扭矩、恒功率范围宽（FANUC交流主轴电机）。主要构件刚度高、床身立柱床鞍均为稠筋、封闭式框架结构。无齿轮传动、噪声低、振动小、热变形小。高速定位、高速进给振动小、低速无爬行、精度稳定性高。可加配第四轴。三向导轨均采用线性导轨、丝杆采用高速化滚珠丝杆。三向滚珠丝杆，主要电气元件、气动元件、润滑元件均采用进口件。
| V600技术参数 | ||
| V600 | ||
| 行程 | Unit | 参数 |
| X轴行程 | mm | 600 |
| Y轴行程 | mm | 410 |
| Z轴行程 | mm | 510 |
| 主轴端面至工作台面距离 | mm | 125-635 |
| 工作台中心至立柱导轨面距离 | mm | 220-630 |
| 工作台 | ||
| 工作台面积 | mm | 800×400 |
| 工作台**大承重 | kg | 500 |
| T型槽槽宽 | mm | 3×18H8 |
| 主轴 | ||
| 主轴转速 | rpm | 60-6000 |
| 主轴孔锥度 | - | BT-40 |
| 进给率 | ||
| x、y、z轴快速位移 | m/min | 10/8 |
| **大切削进给速度 | m/min | 5 |
| 电机 | ||
| 主轴电机 | kw | 5.5/7.5 |
| X/Y/Z电机 | Nm | 11/16 |
| 精度 | ||
| 定位精度 | mm | 0.006 |
| 重复定位精度 | mm | 0.003 |
| 机床尺寸 | ||
| 机床总高 | mm | 2396 |
| 占地面积(长×宽) | mm | 2200×2224 |
机床重量(毛重) | kg | 4500 |
| 电力需求 | kw | 15 |
