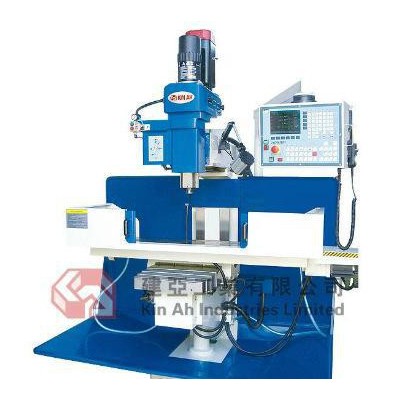

直销上海建亚数控炮塔铣床CNC-M4号数控铣床 经济型数控铣

价格:￥58000.00/台
类型:炮塔铣床
重量:1650（kg）
起订:1台
供应:10000台

立即购买

类型	炮塔铣床
重量	1650（kg）
主电机功率	3.7（kw）
主轴转速范围	5000（rpm）
工作台尺寸	254×1320（mm）
主轴锥孔锥度	NT40
T型槽数目	3
控制形式	数控
布局形式	立式
作用对象	五金
作用对象材质	金属
适用范围	通用
适用行业	通用
产品类型	全新
是否库存	是
售后服务	整机一年质保，全国联保
品牌	上海建亚
型号	CNC-M4

本公司专利产品—数控铣床性能介绍

    本公司经多年的自主研发，开发出的数控铣床彻底摒弃了机头圆套筒结构（圆套筒与头部壳体直接磨擦—易磨损，改为数控铣床根本无法保持精度），机头改为方套筒并配线轨或硬轨，完全满足了精加工或重切削，同时机身结构也做了很大的改变，整台机床的精度都大幅度提高了，具体优点如下：

一、机头改变

• 采用方套筒配线轨—适合精加工，可长期保持精度。
• 采用方套筒配硬轨—不但适合重切削，精度和耐用远比圆套筒高。
• 方套筒上下升降采用台湾滚珠丝杆和预拉结构，保证了Z轴精度。
• 方套筒升降（主轴升降）采用伺服马达—运动精度可靠。
• 机头主轴电机全部配5匹马达—不论是线轨或硬轨，切削力全面加大。
• 主轴电机也可采用伺服马达—可以钻孔、刚性攻牙、铰孔、搪孔。

  二、伸臂改变

  • 本公司在伸臂加工方面也下了功夫—采用精铲刮，镶条可调松紧（如同工作台精度），伸臂配合面的精度大幅度提高，既防止振动又大大提高了切削力。
  • 选用伸臂及圆盘座—可保留万能摇臂铣头部腾前腾后以及圆盘座能左能右的功能，扩大加工范围。
  • 也可选择弃伸臂和圆盘座改用固定臂（弯臂）—提高机头的精度和刚性。

    三、机身改变

    • X轴（左右移动），Y轴（前后移动）全部采用台湾变螺母预拉结构滚珠丝杆，精度高，经久耐用，不跑精度。
    • X、Y轴全部采用伺服马达—运动精度可靠、不失步。

      四、机体结构改变

      • 机身采用十字筋—箱体结构，刚性好。
      • 升降台采用变层臂—防止中间内缩、精度可靠。
      • 鞍座加长和圆盘座加长—扩大了左右移动、前后移动的加工精度。

        五、润滑系统改变

            整机润滑（机头、机身）改用电动—自动定时润滑。

        六、防护及挡水装置

        • 升降台面配伸缩防护罩—保护轨道面。
        • 大型接水盘、床身两旁大型挡水板、工作台面防水罩—有效控制冷却液回收。

          七、电控装置

          • 床身两旁分挂两个电控箱—强电弱电分开，电控系统免受干扰。
          • 吊挂式操作箱—使用方便。
          • 日本系统、台湾系统、国产系统根据需要选配。

            八、机型有60种—任选择（见图表）。每机种可选用气动换刀



            机型	方套筒	主轴变速	机头挂置	共60种
            CNCM3 CNCM4 CNCM5 CNCM6 CNCM6EX	线轨L 硬轨B	有段S 无段V 伺服F	伸臂型T 固定型F



            例如：CNCM4-线轨 有段电机-伸臂型

            编号：CNCM4-LS-T

            九、价廉质优

                上述数控铣床可根据用户的不同需要配置，不但可以重切削，也可以精加工，机床精度可以长期保留，完全可攀比加工中心机，不论是作为批量零件加工或开模具均适用，可以说：目前全国还找不到如此价廉质优的数控铣床，本公司是首创。



            产品参数：



            型号 Model			CNCM4
            工作台 Working Table	面积 Dimensions	mm	254×1320
            	纵向行程 Max.Longitudinal Travel	mm	720
            	横向行程 Max.Cross Travel	mm	380
            	垂直行程 Max.Knee Travel	mm	400
            	槽数及宽度 Slot No. X Width	No.x mm	3×16
            	槽间距 Pitch	mm	63
            	允许最大承载 Max.Load	Kg	250
            主轴 Spindle	行程 Max.Spindle Travel	mm	100
            	主轴锥孔 Spindle Taper Type		R8（NT30 optional)
            主轴转速 Spindle Speed	有段 Step-pulley	rpm	70-4620
            	无段 Variable Speed	rpm	50-4200
            	伺服 Servo	rpm	80-5000
            滑枕 Ram	行程 Max.Ram Travel	mm	500(伸缩臂 Ram & Turret Type）
            进给速度 Feed Rate	铣削进给速度范围 Cutting Feed Rate	mm/min	0-2000
            	快速移动速度 Rapid Feed Rate	mm/min	0-7500
            主轴电机 Main Motor	电压 Voltage	V	220/380/415/440
            	频率 Frequency	Hz	50/60
            	功率 Power	Kw/HP	3.7/5
            X、Y轴电机 X/Y Motor	功率 Power	Kw	1.2(标准 Standard),0.85(安川 Yaskawa）
            	扭矩 Torque	N.m	6(标准 Standard),5.39(安川 Yaskawa）
            Z轴电机 Z Motor	功率 Power	Kw	1.2(标准 Standard),0.85(安川 Yaskawa）
            	扭矩 Torque	N.m	4(标准 Standard),5.39(安川 Yaskawa）
            定位精度 Accuracy	单向 Positioning	mm	0.02/300
            	重复 Repeatability	mm	0.01
            外型尺寸 （长×宽×高） Dimensions (L×W×H）	有段 Step-pulley	m	2×1.9×2.35
            	无段 Variable Speed	m	2×1.9×2.4
            	伺服 Servo	m	2×1.9×2.45
            净重 Net Weight		Kg	1650
