品牌:主营进口
适用机床:加工中心
是否库存:是
起订:1台
供应:88台
立即购买
| 适用机床 | 加工中心 |
|---|---|
| 是否库存 | 是 |
| 是否批发 | 是 |
| 中心高 | 135 |
| 工作台面直径 | 170 |
| 品牌 | 台湾旭本 |

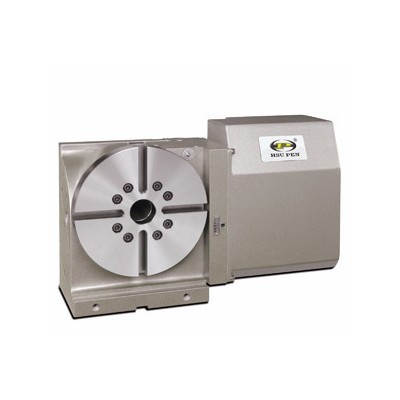

| 型号 | SUA-170 |
产品特点- 盘面直径?170。
- 采用高刚性及大孔径之径轴向轴承。
- 依使用马达品牌，另有钣金高度可供选择，请来电询问。
型号说明
规格表
型号 单位 SUA-170 盘面直径 mm ?170 盘面中心孔直径 mm ?40H7 中心孔贯穿直径 mm ?40 中心高度 (立式使用) mm 135 底部到盘面高度(卧式使用) mm 153 盘面T型槽宽度 mm 12H7 底部导键宽度 mm 18h7 最小设定角度 deg. 0.001 分割精度 arc. sec. 20 重复精度 arc. sec. 4 锁紧方式 (使用压力:气压) kg/cm2 5 ~ 7 锁紧扭矩 kg-m 20 伺服马达型号 FANUC 锥轴带键 α4i / ?8is 三菱 锥轴(台) / 直轴(陆) HF-54 /104 减速比 - 1 : 90 盘面最大转速 (以FANUC α电机计算) rpm 44.4 容许负载惯性容量 (卧式使用时) kg.cm.sec2 5.4 容许工件荷重 立式 kg 85 使用尾座 kg 160 卧式 kg 160 容许负载
(转盘夹紧时) F kgf 1450 F x L kgf.m 100 F x L kgf.m 20 容许切削扭矩 kg.m 18 转台重量 (不含马达) kg 50
*本公司保留产品规格，尺寸，设计特性变更之权利，恕不另行通知。
外观尺寸图
型号说明
规格表
| 型号 | 单位 | SUA-170 | ||
|---|---|---|---|---|
| 盘面直径 | mm | ?170 | ||
| 盘面中心孔直径 | mm | ?40H7 | ||
| 中心孔贯穿直径 | mm | ?40 | ||
| 中心高度 (立式使用) | mm | 135 | ||
| 底部到盘面高度(卧式使用) | mm | 153 | ||
| 盘面T型槽宽度 | mm | 12H7 | ||
| 底部导键宽度 | mm | 18h7 | ||
| 最小设定角度 | deg. | 0.001 | ||
| 分割精度 | arc. sec. | 20 | ||
| 重复精度 | arc. sec. | 4 | ||
| 锁紧方式 (使用压力:气压) | kg/cm2 | 5 ~ 7 | ||
| 锁紧扭矩 | kg-m | 20 | ||
| 伺服马达型号 | FANUC | 锥轴带键 | α4i / ?8is | |
| 三菱 | 锥轴(台) / 直轴(陆) | HF-54 /104 | ||
| 减速比 | - | 1 : 90 | ||
| 盘面最大转速 (以FANUC α电机计算) | rpm | 44.4 | ||
| 容许负载惯性容量 (卧式使用时) | kg.cm.sec2 | 5.4 | ||
| 容许工件荷重 | 立式 | kg | 85 | |
| 使用尾座 | kg | 160 | ||
| 卧式 | kg | 160 | ||
| 容许负载 (转盘夹紧时) | F | kgf | 1450 | |
| F x L | kgf.m | 100 | ||
| F x L | kgf.m | 20 | ||
| 容许切削扭矩 | kg.m | 18 | ||
| 转台重量 (不含马达) | kg | 50 | ||
*本公司保留产品规格，尺寸，设计特性变更之权利，恕不另行通知。
