定位精度:12（FHT12）、（22（FD07）
规格:中心高：160mm
供应:1000台
| 定位精度 | 12（FHT12）、（22（FD07） |
|---|---|
| 规格 | 中心高：160mm |
| 类型 | 多齿分度台 |
| 适用范围 | 设计和制造各种专用多齿分度台及各种机床刀架牙盘等。 |
| 外形尺寸 | 其他 |
| 品牌 | ROYAL如洋 |
| 型号 | ROYAL－DFT |
| 加工定制 | 是 |

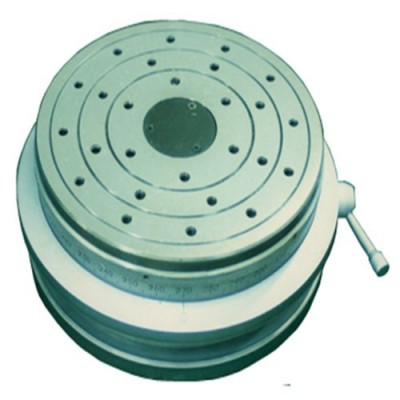

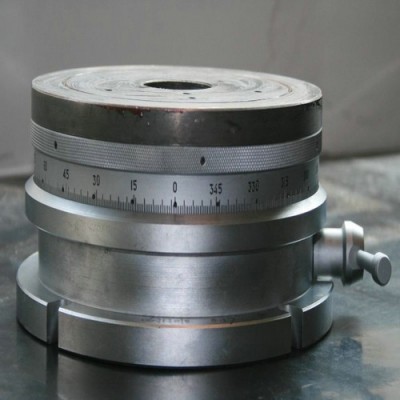

多齿分度台是检测角度的精密仪器，它即可作为角度基准用于测量，又可作为分度装置用于精密加工。它与光电自准直仪配合使用，可检测角度基数为360°/n(n为齿数)的多面棱体、角度块规、光学棱镜等高精度角度器件。它作为分度装置用于加工时，可在普通铣、镗、磨等机床上加工角度要求很高的精密零件（如：孔位、垂直面、平行面等）。多齿分度台的细分和组合差动还可以进行高精度的任意角度测量。
DFT系列精密多齿分度台具有分度精度高、重复性好、稳定性强、自动定心、结构简单、操作方便等特点。还可以根据顾客的需要，设计和制造各种专用多齿分度台及各种机床刀架牙盘等。
1.主要技术参数
| 型号 | 台面 直径(mm) | 外 型 尺寸(mm) | 精 度 (峰峰值) | 测角重复 精 度 | 最 小 分度值 （度） | 承载能力 (Kg) | 自身重量 (Kg) | 备注 |
| DFT-360A | Æ205 | Æ235×83 | 0.2″ 0.5″ | 0.06″ 0.12″ | 1 | 30 | 20 |
|
| DFT-360X | Æ100 | Æ140×60 | 0.3″ 0.5″ | 0.12″ | 1 | 10 | 4 |
|

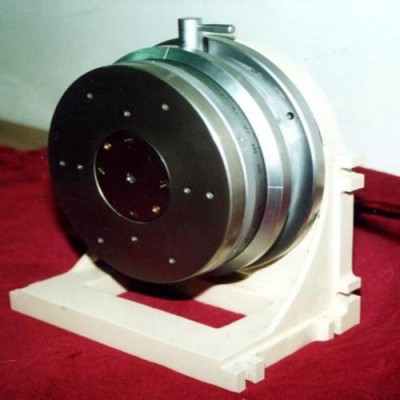

| WDFT360X | Æ100 | Æ140×80 | 0.3″立 0.5″卧 | 0.12″ | 1 | 10 | 5 | 立卧两用 |
| DFT- 360D | Æ140 | Æ180×83 | 0.2″ 0.5″ | 0. 06″ 0.12″ | 1 | 20 | 8 |
|
| WDFT360E | Æ160 | Æ180×100 | 0.2″立 0.3″卧 | 0.06″ 0.12″ | 1 | 20 | 10 | 立卧两用 |
| WDFT360E | Æ160 | Æ180×100 | 0.3″立 0.5″卧 | 0.12″ | 1 | 20 | 10 | 立卧两用 |
| DFT-391A | Æ205 | Æ235×83 | 0.2″ 0.5″ | 0. 06″ 0.12″ | 360/391 | 30 | 20 |
|
| DFT-391X | Æ100 | Æ140×60 | 0.3″ 0.5″ | 0.12″ | 360/391 | 10 | 4 |
|
| WDFT391X | Æ100 | Æ140×80 | 0.3″立 0.5″卧 | 0.12″ | 360/391 | 10 | 5 | 立卧两用 |
| WDFT391E | Æ160 | Æ180×100 | 0.2″立 0.3″卧 | 0. 06″ 0.12″ | 360/391 | 20 | 10 | 立卧两用 |
| 型号 | 台面 直径(mm) | 外 型 尺寸(mm) | 精 度 (峰峰值) | 测角重复精度 | 最 小 分度值 （度） | 承载能力 (Kg) | 自身重量 (Kg) | 备注 |
| DFT-552A | Æ200 | Æ225×85 | 0.2″ 0.5″ | 0. 06″ 0.12″ | 360/552 | 30 | 20 | 中间有 孔径8mm |
| DFT-552B | Æ205 | Æ235×83 | 0.2″ 0.5″ | 0. 06″ 0.12″ | 360/552 | 30 | 20 |
|
| WDFT552E | Æ160 | Æ180×100 | 0.2″立 0.3″卧 | 0. 06″ 0.12″ | 360/552 | 20 | 15 | 立卧两 用 |
| WDFT552E | Æ160 | Æ180×100 | 0.3″立 0.5″卧 | 0. 12″ 0.12″ | 360/552 | 20 | 15 | 立卧两 用 |
| DFT-552F | Æ205 | Æ245×105 | 0. 2″ | 0. 06″ | 360/552 | 30 | 20 | 带锥轴 |
| WDFT 720E | Æ205 | Æ235×100 | 0.2″立 0.5″卧 | 0.06″ 0.12″ | 0.5 | 20 | 24 |
|
| DFT-720Ⅱ | Æ205 | Æ235×83 | 0.2″ 0.5″ | 1. 06″ 0.12″ | 0.5 | 30 | 20 |
|
| DFT-360 | Æ250 | Æ270×120 | 0.5″ | 0.12″ | 1 | 45 | 40 | 加工型 |
|

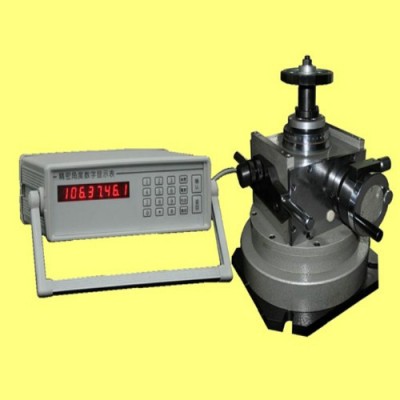

| Æ205 | 480×290×170 | 整分度≤0.2″ 综合精度≤1″ | 0. 06″ 0.20″ | 0.1″ | 30 | 45 | 细分分度台 |
