尺寸:直径100
加工定制:否
起订:1个
供应:23个
立即购买
| 尺寸 | 直径100 |
|---|---|
| 加工定制 | 否 |
| 类型 | 旋转台 |
| 适用范围 | 光学 |
| 重量 | 6kg |
| 品牌 | 派迪威 |
| 型号 | DX110-100G |
**，本款产品性价比高，对成本控制有要求的客户比较适合。

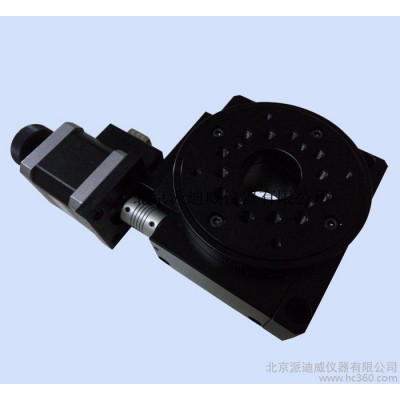

精密型电动旋转台（蜗轮蜗杆）:DX110-100G
产品特性：
※标配步进电机和RS232接口，公司自主研发的运动控制器可对其实现自动化控制
※旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长
※采用精密研配的蜗轮蜗杆结构，运动舒适，可以任意正向和反向旋转且空回极小
※设计精巧的消空回结构，可调整长期使用造成的空回间隙
※特殊的结构设计保证了旋转台面极低的端跳和偏心，使旋转运动更加平稳
※旋台的中心通孔与旋转中心有严格的同轴度要求，旋台的中心孔径有严格的配合公差限制，方便客户做精密定位
※台面外围的刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数
※步进电机和蜗杆通过进口高品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小。

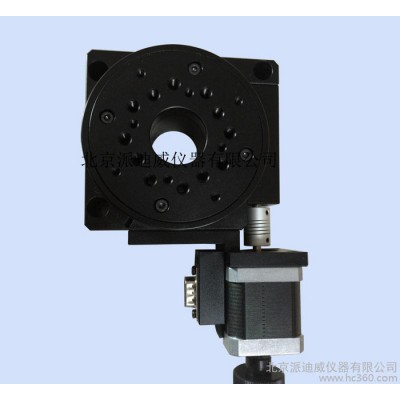

※电动旋转台可平放使用也可立式使用，可与其他种类台子组成多维电动调整台
※可增加限位功能，增加初始零位 ，换装伺服电机，加装旋转编码器，接受产品的改制和量身定制。
※可换装三相步进电机或换装伺服电机增大旋台的转速和扭矩
产品型号 | DX110-100G | |
结 构 描 述 | 角度范围 | 360° |
台面尺寸 | φ100mm | |
传动比 | 180∶1 | |
驱动机构 | 蜗轮和蜗杆机构 | |
导轨形式 | 轴承 | |
步进电机(1.8°) | 42BYG | |
主体材料 | 铝合金 | |
表面处理 | 阳极氧化发黑 | |
中心承载 | 45kg | |
重量 | 1.7kg | |
精 度 描 述 | 分辨率 | 0.01°（无细分）
|
速度 | 10度/秒 | |
重复定位精度 | 0.01°=36″ | |
**定位精度 | 0.02°=72″ | |
端跳精度 | 35μ | |
空回 | 0.01°=36″ | |
偏心 | 25μ | |
丢步 | 0.01°=36″ | |
平行度 | 80μ
| |
