品牌:台湾朝铨
材质:合金钢
动力类型:机械传动
起订:1台
供应:100台
发送询价
| 材质 | 合金钢 |
|---|---|
| 动力类型 | 机械传动 |
| 类型 | 前推式筒夹夹头 |
| 是否标准件 | 是 |
| 卡盘类型 | 弹簧夹头 |
| 卡盘结构 | 大通孔卡盘 |
| 卡盘直径 | 125mm |
| 卡盘孔径 | 42 |
| 夹紧尺寸范围 | 2-42 |
| 定心精度 | 0.025mm |
| 适用机床 | 车床 |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 品牌 | JATO |
| 型号 | CPC-42 |

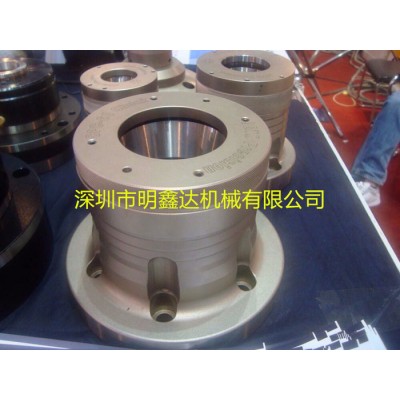

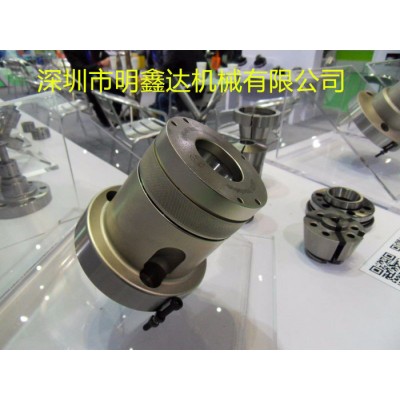

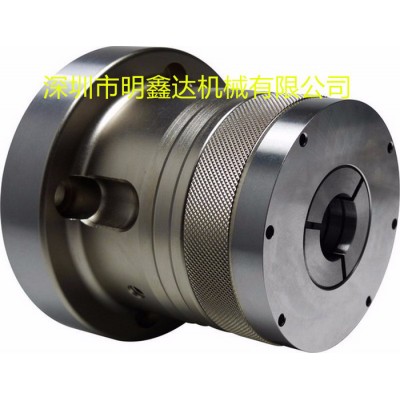

CPC系列前推式精密筒夹夹头(外夹与内张两用)－平背法蓝型
台湾生产 原装进口 品质保证
自有技术 自主设计 自有设备生产
? 本体精度0.010mm，
? 工件夹持精度0.025mm
? 回转缸驱动，高夹持力
? 搭配标准的DIN6343筒夹工作:163E(B30), 173E(B42), 185E(B60), 193E(B80)
? 搭配标准的C-44筒夹工作
? 可安装于数控车床，研磨床，或各式专用机械
? CPC筒夹夹头可以安装内张(反张)套件进行内张(反张)夹持作业
精密夹头的内张套件
CPC精密筒夹夹头除了可以应用于外夹作业外，亦可以透过安装一组内张(反张)套件，包含一只推力顶针 与弹性内径夹，可以在非常短的时间内快速地将CPC夹头转换为内张(反张)夹具。CPC夹头的弹性内径夹是根据客户的加工件所设计订制的，我们的制作速度快，可以帮助您快速地展开您的内张(反张)加工作业。
| 型号 | CPC-42Z140 | CPC-44Z140 (可安装内张套件) | CPC-52Z170 | CPC-60Z170 | CPC-80Z170 |
| 主轴鼻端 | Z140(直结型) | Z140(直结型) | Z170(直结型) | Z170(直结型) | Z220(直结型) |
| 内张功能 | 否 | 是 | 否 | 否 | 否 |
| 尺寸图 | Fig.4 | Fig.4 | Fig.4 | Fig.4 | Fig.4 |
| A | 155mm (6.10") | 155mm (6.10") | 186mm (7.32") | 186mm (7.32") | 235mm (9.25") |
| A2 | N/A | N/A | N/A | N/A | N/A |
| B | 104.8mm (4.13") | 104.8mm (4.13") | 133.4mm (5.25") | 133.4mm (5.25") | 171.4mm (6.75") |
| C | 140mm (5.51") | 140mm (5.51") | 170mm (6.69") | 170mm (6.69") | 220mm (8.66") |
| D | M66xP1.5 | M66xP1.5 | M90xP1.5 | M90xP1.5 | M100xP2.0 |
| L | 126mm (4.96") | 126mm (4.96") | 139mm (5.47") | 139mm (5.47") | 163mm (6.41") |
| M | 104mm (4.09") | 104mm (4.09") | 134mm (5.28") | 134mm (5.28") | 167mm (6.57") |
| N | 23mm (0.91") | 23mm (0.91") | 27mm (1.06") | 27mm (1.06") | 32mm (1.26") |
| N2 | N/A | N/A | N/A | N/A | N/A |
| J | 3H-M10 | 3H-M10 | 6H-M12 | 6H-M12 | 6H-M16 |
| 工作筒夹 | DIN6343 173E (B42) | C-44筒夹 C-44I内张套件 | DIN6343 177E (B52) | DIN6343 185E (B60) | DIN6343 193E (B80) |
| 滑套轴向行程 | 6.0mm (0.24") | 6.0mm (0.24") | 4.0mm (0.16") | 4.0mm (0.16") | 4.0mm (0.16") |
| 最大夹持径 | 42mm (1.65") | 44mm (1.73") | 52mm (2.05") | 60mm (2.36") | 80mm (3.15") |
| 最大允许拉杆推力 | 2400kgf (5280lbf) | 2400kgf (5280lbf) | 2700kgf (5940lbf) | 3000kgf (6600lbf) | 3300kgf (7260lbf) |
| 最大夹持力 | 4200kgf (9240lbf) | 3360kgf (7392lbf) | 4725kgf (10395lbf) | 5250kgf (11550lbf) | 5775kgf (12705lbf) |
| 最高转速RPM | 6000 | 6000 | 5000 | 5000 | 4000 |
| 夹头?重 | 7.0kgs (15.4lbs) | 7.0kgs (15.4lbs) | 11.5kgs (25.3lbs) | 11.5kgs (25.3lbs) | 22.3kgs (49.1lbs) |
