深圳大型精雕机BT30/1780V5  精雕机 小型精雕机 高光机图1深圳大型精雕机BT30/1780V5  精雕机 小型精雕机 高光机图2深圳大型精雕机BT30/1780V5  精雕机 小型精雕机 高光机图3深圳大型精雕机BT30/1780V5  精雕机 小型精雕机 高光机图4

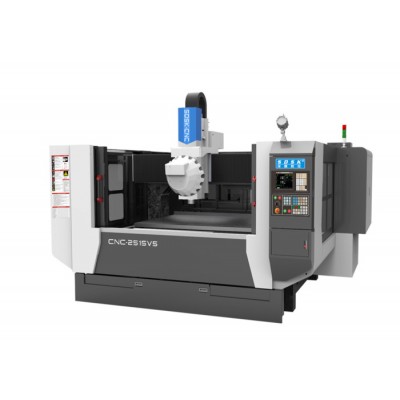

深圳大型精雕机BT30/1780V5 精雕机 小型精雕机 高光机

2021-07-13 15:0311920询价
价格:¥1000.00/台
品牌:深雕数控SDSK
产品类型:全新
控制形式:数控
数控机床分类:其他数控机床
供应:100台
发送询价
产品类型 全新
控制形式 数控
数控机床分类 其他数控机床
动力类型 电动
控制方式 闭环控制
控制系统 新代
售后服务 1年
用途 数控特种加工
运动方式 轮廓控制
是否库存
适用行业 通用
布局形式 立式
作用对象材质 电动
品牌 深圳精雕SD1360
型号 SDSK-1360S
加工定制


产品描述
一、机器简介:
SDSK-V5升级版机型系列是专门为客户量身定做的铝型材精雕机;配台湾圣杰16位或21位飞碟式刀库,换刀速度为2秒,大大提高生产效率; 运动方式为Y轴工作台前后移动,X轴机头左右移动,Z轴主轴上下移动。大理石(花岗岩)机身结构; 采用深雕数控系统,伺服电机;三轴采用上银/银泰精密级直线导轨,精密级滚珠丝杆,德国联轴器,先进的主轴制冷系统,自动润滑系统,冷却液循环喷水及喷雾系统,保证了更高的加工精度、速度与稳定性;;特别适用于各类铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙加工。
另可加装第四旋转轴、侧铣头、探头功能。
、机器主要配置清单(单位:mm)
序号 规  格  说  明 数量
  1.
大理石机身,大理石横梁,铸铁机械零配件,外罩2mm钢板、烤漆(不锈钢水箱) 全套
  1.
铝工作台尺寸,带T型槽 1套
  1.
深雕数控系统(法兰克技术基础)/3轴伺服电机/主轴伺服驱动 全套
  1.
XYZ轴用 台湾上银  精密级直线导轨 全套
  1.
XYZ轴用 台湾TBI  精密级研磨级滚珠丝杆 全套
  1.
电主轴 (型号BT30/7.5-125)  30000rpmin,7.5KW, 外径125mm,带编码器 1个
  1.
台湾圣杰16位或21位飞碟式刀库(可选) 1套
  1.
进口NSK  P级角接触配对轴承 全套
  1.
主轴水冷机 1台
  1.
配电柜恒温系统
  1.
施耐德电气配件
  1.
电子手轮 1套
  1.
对刀仪 1个
  1.
X/Y/Z轴配三防布风琴罩 各1套
  1.
X/Y/Z轴配塑料拖链 各1套
  1.
自动润滑黄油泵 1套
  1.
空气过滤器 2套
  1.
喷水及水气混合喷雾装置 各2套
  1.
水泵LDPB 4-18/480W 1套
  1.
机床附件 1套
  1.
BT30刀柄 2个

  • 设备主要技术参数:(单位:mm) 列表一:
    机型 1060V5 1380V5 1780V5 2080V5 2012V5
    外型-长*宽*高 2300*2300*2500 2900*2700*2800 3100*2700*2800 3450*2700*3000 3450*3530*3000
    工作台尺寸 1000*600 1300*800 1700*800 2000*800 2000*1200
    龙门宽度 1100 1400 1800 2100 2100
    主轴鼻端至台面 450 450 450 450 450
    X/Y/Z行程 1050*650*350 1350*850*350 1750*850*350 2050*850*350 2050*1250*350
    最大空走速度 48000mm/min 48000mm/min 48000mm/min 48000mm/min 48000mm/min
    最大加工速度 12000mm/min 12000mm/min 12000mm/min 12000mm/min 12000mm/min
    控制系统 深雕数控系统 深雕数控系统 深雕数控系统 深雕数控系统 深雕数控系统
    伺服系统 交流伺服 交流伺服 交流伺服 交流伺服 交流伺服
    系统分辨率 0.001 0.001 0.001 0.001 0.001
    三轴垂直度 0.015mm 0.015mm 0.015mm 0.015mm 0.015mm
    整机定位精度 ±0.015mm ±0.015mm ±0.015mm ±0.015mm ±0.015mm
    局布定位精度 300mm±0.01mm 300mm ±0.01mm 300mm±0.01mm 300mm ±0.01mm 300mm ±0.01mm
    重复定位精度 0.005mm 0.005mm 0.005mm 0.005mm 0.005mm
    主轴数 1个 1个 1个 1个 1个
    电主轴功率 7.5KW 7.5KW 7.5KW 7.5KW 7.5KW
    飞碟式刀库/可选 16位/21位 16位/21位 16位/21位 16位/21位 16位/21位
    换刀方式 自动 自动 自动 自动 自动
    主轴转速 30000rpm/min 30000rpm/min 30000rpm/min 30000rpm/min 30000rpm/min
    夹持刀柄 BT30 BT30 BT30 BT30 BT30
    对刀方式 自动 自动 自动 自动 自动
    可装料高度 300mm 300mm 300mm 300mm 300mm
    台面承受负荷 1000Kg 1000Kg 1000Kg 1500Kg 1500Kg
    额定电压 380V/50HZ 380V/50HZ 380V/50HZ 380V/50HZ 380V/50HZ
    整机最大功率 13.5KW 13.5KW 13.5KW 14.5KW 14.5KW
    整机重量 4300Kg 4800Kg 5600Kg 6000Kg 7000Kg
    参考价
    含税含运费

    列表二:
    机型 2515V5 2520V5 3020V5
    外型-长*宽*高 4550*4230*3000 4550*5500*3000 5300*5500*3000
    工作台尺寸X/Y 2500*1500 2500*2000 3000*2000
    龙门宽度 2600 2600 3100
    主轴鼻端至台面 450 450 450
    X/Y/Z行程 2550*1550*350 2550*2050 3050*2050*450
    最大空走速度 48000mm/min 48000mm/min 40000mm/min
    最大加工速度 12000mm/min 12000mm/min 12000mm/min
    控制系统 深雕数控系统 深雕数控系统 深雕数控系统
    伺服系统 交流伺服 交流伺服 交流伺服
    系统分辨率 0.001 0.001 0.001
    三轴垂直度 0.015mm 0.015mm 0.015mm
    整机定位精度 ±0.02mm ±0.02mm 士0.02mm
    局布定位精度 300mm ±0.01mm 300mm ±0.01mm 300 mm±0.01mm
    重复定位精度 0.005mm 0.005mm 0.005mm
    主轴数 1个 1个 1个
    电主轴功率 7.5KW 7.5KW 7.5KW
    飞碟式刀库/可选 16位/21位 16位/21位 16位/21位
    换刀方式 自动 自动 自动
    主轴转速 30000rpm/min 30000rpm/min 30000rpm/min
    夹持刀柄 BT30 BT30 BT30
    对刀方式 自动 自动 自动
    可装料高度 300mm 300mm 300mm
    台面承受负荷 2000Kg 2000Kg 2500Kg
    额定电压 380V/50HZ 380V/50HZ 380V/50HZ
    整机最大功率 17.5KW 20KW 22KW
    整机重量 9000Kg 13000Kg 16000Kg
