大行程手动影像仪与全自动影像仪的区别

检测速度
全自动型由于是由程序控制，在批量检测工件方面，相比手动型二次元来说，检测的效率大为提高，手动型检测一个工件的时间，自动型可检测差不多5个工件之多，对于检测任务比较重的企业来说，全自动型二次元影像测量仪是为**。

检测精度
由于是由程序控制，人为干扰的因素大大降低，在检测工件的精度方面十分显著，对于要求比较严格的加工企业来说，极为重要。

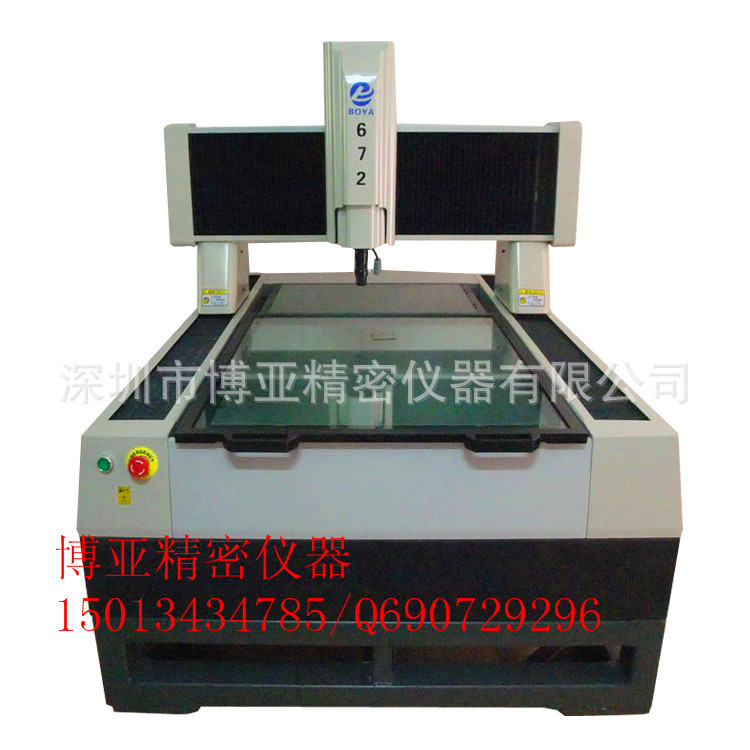

7060参考规格（可定制）：

 主机体尺寸（mm）：1700*1200*700

 工作台面（mm）：800*700
 玻璃台面（mm）：745*645
 工作行程（mm）：700*600

工作距离(mm)：90

摄象机：彩色1/3″CCD

光栅尺数显解析度(mm)：0.001

 X、Y轴线性精度：（3+L/200）µm ，Z轴测量方式：非接触式

 光学目镜：1X

 放大倍数：20X-180X

变焦物镜倍率：0.7X-4.5X

物方视场：8.2mm-1.2mm/4.1mm-0.6mm

光源系统：LED环形超亮冷光源

机台底座、工作台和立柱材质：高精度花岗岩

载物台承重：20KG

仪器重量：500KG

电源： 220V(用电设备要求接地可靠)

影像测量仪软件提供人机交互的界面。操作人员通过测量软件观测待测工件、设置检测状态、输入输出数据、控制影像测量仪工作台运动、对数据进行分析。对于自动影像测量仪，测量软件还可对工件的测量过程进行编程，从而实现批量测量。

测量功能说明：

1、多点测量点、线、圆、孤、椭圆、矩形，提高测量精度；　　

2、组合测量、中心点构造、交点构造，线构造、圆构造、角度构造；　　

3、座标平移和座标摆正，提高测量效率；　　

4、巨集指令，同一种工件批量测量更加方便快捷，提高测量效率；　　

5、测量数据直接输入到AutoCAD中，成为完整的工程图；　　

6、测量数据可输入到Excel或Word中，进行统计分析，求出Ca，等各种参数；　

7、多种语言界面切换；　　

8、记录用户程序、编辑指令、教导执行　　

9、大地图导航功能、快速自动对焦、自动变倍镜头。　　

10、可选购接触式探针测量,用于接触式测量不规则的产品,如椭圆、弧度 、平面度等尺寸;

11、此外，影像测量仪还可以检测圆形物体的圆度、直线度、以及弧度　　

12、在影像仪下绘制的图像，可以直接保存为dxf文件，该文件可以在autocad软件中直接打开！或者是导入到三维软件中。　　

13、影像测量仪若是在加了探针的情况下，还可以直接用探针打点然后导入到逆向工程软件做进一步处理！软件可以自由实现探针/影像 相互转换!

14、平面度检测

15.所有测量结果均可输出至通用的办公软件，如EXCEL，WORD等格式，方便用户保存，编制质量检查报告，或作进一步的处理。
