本公司供应加工中心东莞数控机床NL650立式 质量保证，欢迎咨询洽谈。18926876017

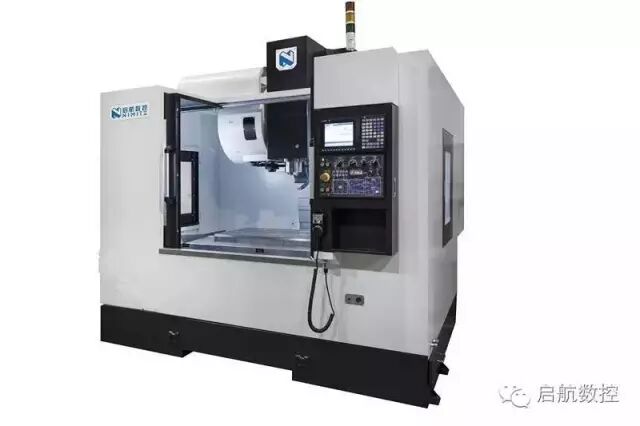

• 机床名称：半线轨加工中心

    机床型号：NL650

•

• 产品特性:

          整机以高速为基本设计出发点，为零部件量产、精密加工、加工效率最大化提供保证

          高效排悄、快速进给及主轴高速功能组合模块化、满足客户不同

          加工需求的个性化选择

          影响整机品质的关键部件采用全球顶级品牌的进口优质配件

  技术特点：


    1：零件加工优选机型。

    2：机床总体结构参照欧美流行结构，设计采用著名的CAD计算机辅助设计，同时采用先进的有限元算法对结构受力进行有效评估，令其达到合理的结构分布。

    3：立柱、Z轴箱体都按强力型切削结构进行设计并采用倒Y型立柱大跨距，比常规结构更加粗壮，达到高刚性、强切削性、高精度、长时间使用不失去精度。

    4,：X/Y轴线轨采用滚珠式线性滑块，每轴单线轨是2滑块结构，能满足高速性能。Z轴采用硬轨保持原有的刚性，是一款典型复合结构的机床。

  适用范围：







  批量生产加工中小型五金零件，可以钻孔，攻丝，铣切。适合材料铜铝件，铸铁件，一般钢件，不锈钢件。每加工一个零件换刀不超过12把。




   技术参数





  项目	UNIT	NL650
  X轴行程	mm	600
  Y轴行程	mm	500
  Z轴行程	mm	500
  主轴鼻端至工作台距离	mm	110-610
  主轴中心至机柱距离	mm	560
  主轴最高转速	rpm	8000
  主轴连接方式		皮带式
  主轴锥孔		BT40
  主轴直径	Φ	120
  主轴马达	Kw	5.5
  X轴马达	Kw	1.5
  Y轴马达	Kw	1.5
  Z轴马达	Kw	1.5
  X轴快速位移	m/min	24
  Y轴快速位移	m/min	24
  Z轴快速位移	m/min	18
  X轴丝杆		滚珠式40*12
  Y轴丝杆		滚珠式40*12
  Z轴丝杆		滚珠式40*12
  X轴线轨（宽度/滑块数量）		滚珠式35*2
  Y轴线轨（宽度/滑块数量）		滚珠式35*2
  Z轴硬轨条数		2
  工作台面积	mm	800*500
  工作台最大荷重	kg	350
  工作台T型槽		3*18*144
  刀具数量	pcs	24
  刀具交换方式		刀臂式
  切削进给速度	mm/min	10000
  控制器		三菱M70V
  电力需求	KVA	20
  气压需求	kg/cm2	6~8
  设备重量（大约）	kg	5000
  外型尺寸（大约）	mm	2500*2300*2500

  标配附件

   刀具冷却系统                       彩色液晶显示器

   环绕式冲屑系统                   水晶按键

  自动润滑系统                        工作警示灯

  LED白光照明                         基础垫块及调整螺栓

  高压水枪                                 气枪

  选配附件

  转速10000rpm皮带式主轴                  第五轴

  转速12000rpm直联式主轴                  斗笠式16把刀库

  转速15000rpm直联式主轴                  螺杆式排屑系统

  主轴中心高压出水(CTS)                      FANUC控制系统

  主轴冷却系统                                        SIEMENS控制系统

  第四轴                                                     链式排屑系统

             东莞市启航精密数控设备有限公司是数控机床、CNC加工中心、数控设备及配件等产品专业生产加工的公司，拥有完整、科学的质量管理体系。东莞市启航精密数控设备有限公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。
